海外自転車旅行走行コース事前検討と走行実績..

-GPS利用、各種地図の利用による走行ルートの高低図事前作成等-

-Google Maps, Google Earth, S.R.T.M.、地図ソフト（カシミール、轍）の利用-

トルコ自転車旅行2009年9月を例にして解説.

GPS使用技術向上、海外地図の利用、海外自転車旅行のコース事前検討のための参考資料としてまとめました。 走行記録（軌跡・TRACK）を帰国後にまとめるのは簡単ですが、事前にある程度信頼できるコースの高低図などを作成するのは意外に手間がかかります。 まず信頼できる地図を入手し、自転車走行に適したコースを選定し、高低図を作成する、と云う順になるでしょう。 ここに例示したトルコの例はGoogle Mapsでかなり信頼できる地図が入手できるので、全体作業はかなり簡単に出来ました。 しかし、Kyrgyzキルギスのような国では自転車走行する山間部ではGoogle Maps では道路地図が不十分で現地の20万分の1の地図を使用しないと十分なコース検討は出来ません。ご参考まで。

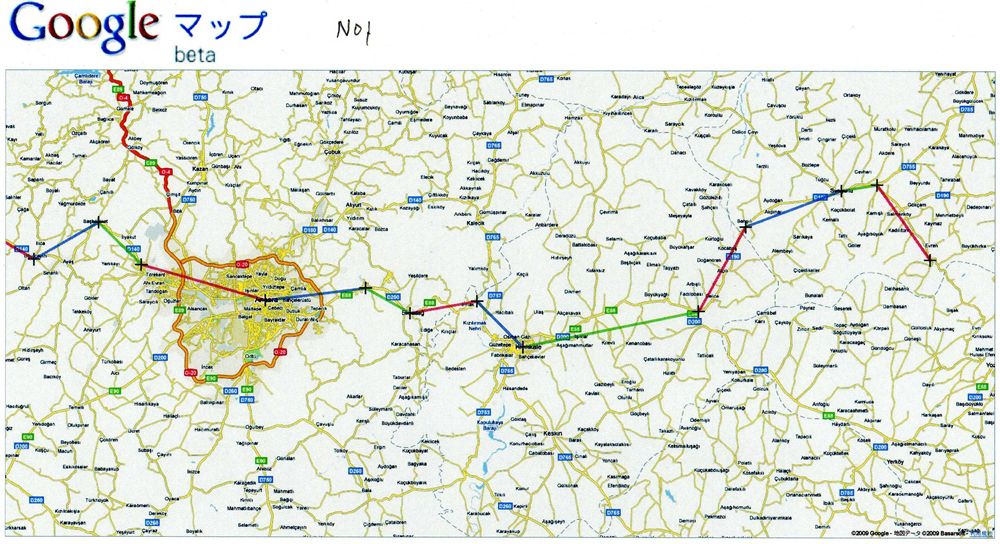

A. コースのGoogle Maps上への表示 当初予定全ルートのGoogle Maps上への表示 改訂案3ルートのGoogle Maps上への表示 現地走行実績ルート 実走行記録。赤線が実走行記録です。画面を下にスクロールすると使用したソフト轍による高低図・GPSログ解析・区間解析が出てきます。） 実走行のGPSデータは同行の舘 浩道さんから頂きました。ありがとうございます。 B. コースのGoogle Earth上への表示 最初に、パソコンにGoogle EarthをInstallして下さい。Install方法はここをclickして下さい。 パソコンにGoogle EarthがすでにInstall済みの方は、下記をダブルclickし、最初に出てくる画面で開くをclickするとルートがGoogle Earth上に表示されます。 当初予定全ルートのGoogle Earth上への表示 改訂案3ルートのGoogle Earth上への表示 現地走行ルート （赤のルートが現地実走行記録。事前検討ルートとの差が分かる）

「轍」と云うソフトを使ってルートをGoogle Maps上に表示しました。是非ご覧ください。 拡大・縮小は画面左にある縦のスライダーで調整して下さい。 航空写真・地形図は画面右上のボタンを押して下さい。 ルートはGarminのWorldMap上の道路をMapSourceのルート機能を使って直線で結んだものです。 このルートはGoogle Mapsの道路と一致しません。 Google Maps の道路・道路位置の方が正しいでしょう。 上記のGarminのWorldMapで作成したルート・Waypointはこのサイトからdownload出来ます。 GPSをお持ちの方は出発前に是非downloadし、GPSに入れてください。現地の旅がとても楽しくなるでしょう。

目次 1. 行程と遠征地の緯度経度 2. GPS WorldMap 上のルートとMapSourceのfiles 3. SRTM（Shuttle Radar Topography Mission)の地形データとKashmirで作成した等高線地図上のルートと高低図 4. Google Maps を使ったルート・地図・緯度経度データ（山本さん作成） 1. 行程と遠征地の緯度経度 定例会で配付された日程に従い、WorldMap上にルートを描き、WaypointsとRoutes を作成しました。 WorldMap上に描いたルートの距離と訪問地の緯度経度をまとめて下記します。fileのdownloadはこちらから。

2009.09.08 2009 トルコ遠征 行程 km 会 WorldMap 差 SRTM, Kashmir 1 Bogazkale 28.6 1 Sungurlu 96.4 H Kirikkale 120 125 -5 125.0 30.1 2 Elmadag 37.7 H Ankara 75 67.8 7.2 67.1 45.6 3 Ayas 41.5 改定案 H Beypazari 98 87.1 10.9 88.3 Beypazari 54.1 74.3 4 Nallihan Kizik Yaylusi 37.6 4 Murdurnu 20 49.3 H Bolu 100 141 -41 138.2 Bolu 94 41.9 5 Duzce 48.2 H Akcakoca 80 90.1 -10 85.7 Akcakoca 38.9 37 6 Karasu Karasu 37.8 Kaynarca 84.1 17.3 H Kandira 93 123 -30 107.1 Kandira 93 43.5 34.1 7 Izmit Agva 44.3 34.3 7 Gabze Sile 25.9 60.2 Sevkeptpasa 48.7 H Istanbul 120 148 -28 151.2 Istanbul 143 36.3 8 Buyukcek 30.5 H Silivri 90 66.8 23.2 66.1 42.5 9 Corlu 49.9 H Luleburgaz 90 92.4 -2.4 86.8 49.8 10 Havsa 25.1 H Edirne 85 74.9 10.1 73.3 20.5 11 Kapikule 25 25 20.5 11 Edirne 25 41 -16 41 Total 1001 1057 1057 -56 1030 963

改訂案の距離は現地から得た上記左端欄の会の距離とIstanbul までを除くと一致する。 Kandira〜Istanbul間の距離は現地からは120km、改訂案でも143kmであり、差が大きい。

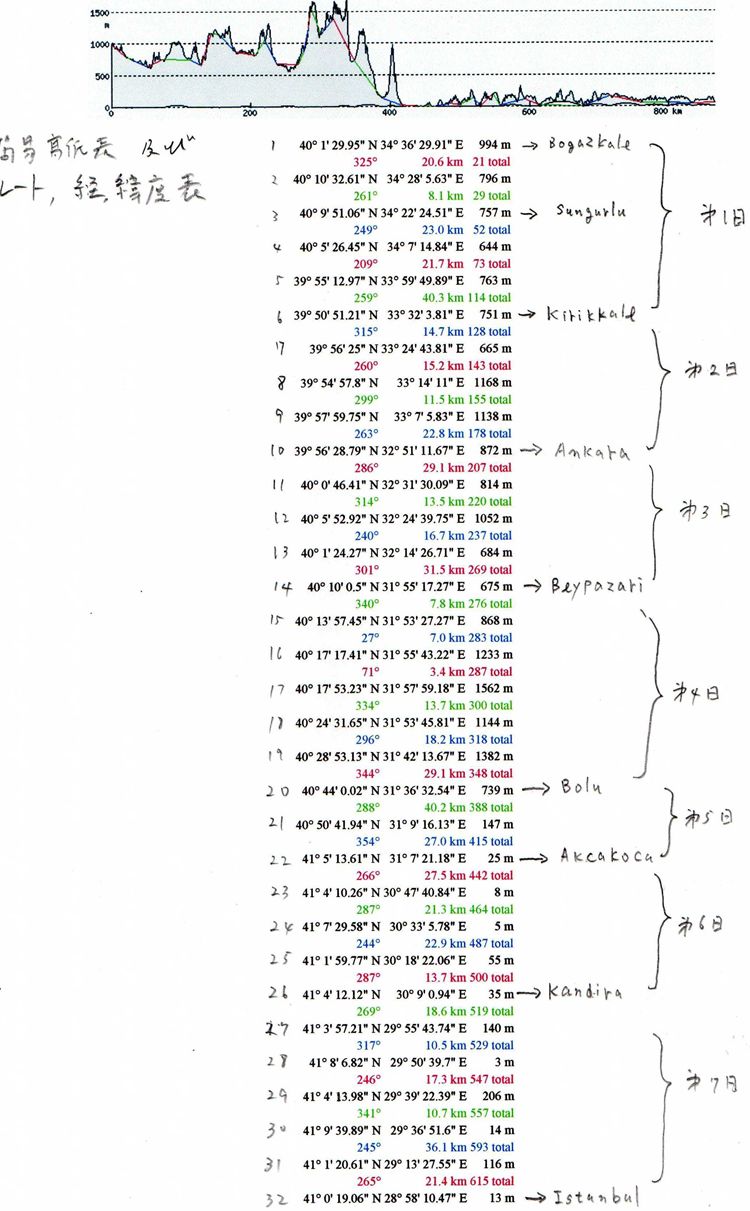

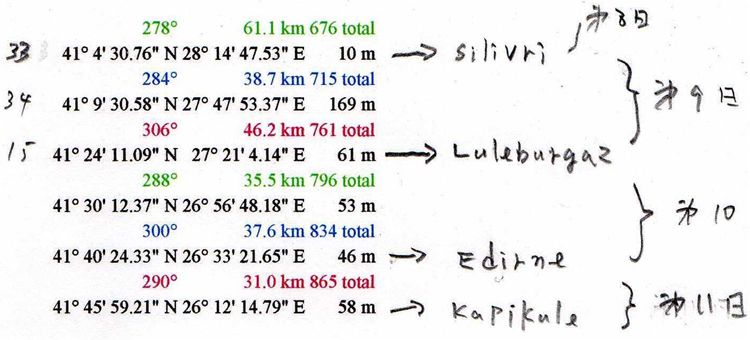

2009.09.05 2009トルコ遠征地と緯度経度 1 Bogazkale N40 01.594 E34 36.993 N40 01 35.6 E34 36 59.6 3 Kirikkale N39 51.009 E33 31.157 N39 51 00.6 E33 31 09.4 4 Ankara N39 57.272 E32 50.782 N39 57 16.3 E32 50 46.9 5 Beypazari N40 10.620 E31 55.247 N40 10 37.2 E31 55 14.8 6 Bolu N40 43.950 E31 36.378 N40 43 57.0 E31 36 22.7 7 Duzce N40 50.459 E31 09.022 N40 50 27.5 E31 09 01.3 8 Akcakoca N41 04.786 E31 07.085 N41 04 47.2 E31 07 05.1 9 Kandira N41 04.178 E30 09.283 N41 04 10.7 E30 09 17.0 10 Istanbul N41 00.841 E28 57.598 N41 00 50.5 E28 57 35.9 11 Silivri N41 05.394 E28 15.132 N41 05 23.6 E28 15 07.9 12 Luleburgaz N41 24.613 E27 21.522 N41 24 36.8 E27 21 31.3 13 Edirne N41 40.433 E26 33.896 N41 40 26.0 E26 33 53.8 14 Kapikule N41 43.078 E26 21.006 N41 43 04.7 E26 21 00.4 15 Edirne N41 40.433 E26 33.896 N41 40 26.0 E26 33 53.8

2.GPS WorldMap 上のルートとMapSourceのfiles WorldMap上に描いたルートを下記します。 下記のコースのMapSource fileｓのdownloadはこちらから。 下記の改訂案コールのMapSource filesのdownloadはこちらから。 上記のfileをdownload後My Garmin フォルダに入れ、MapSource を立ち上げると下記の地図・ルートの詳細がご覧になれます。トルコ遠征でGPSの使用方法に皆様が慣れることを願っております。 以下にあるWorldMapの地図をまとめてdownload。

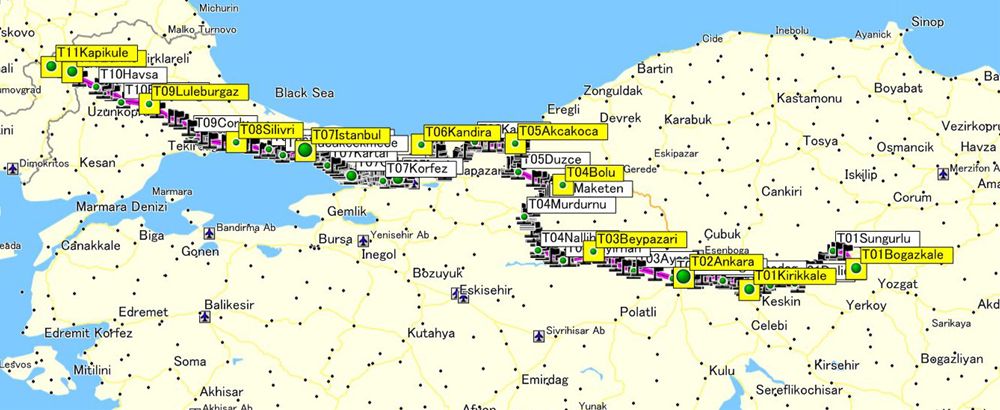

当初案のルート全体図。 下記のコースの改訂案が出されている。 T03Beypazari〜Bolu T05Bolu 〜Kandira T06Kandira〜Istanbul

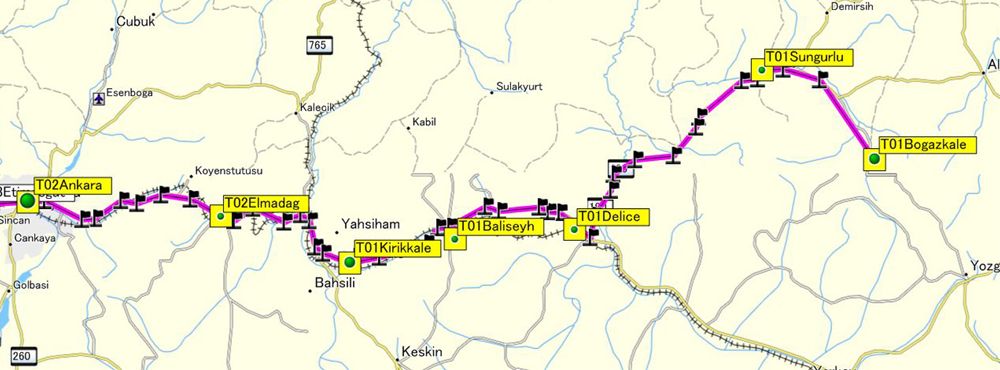

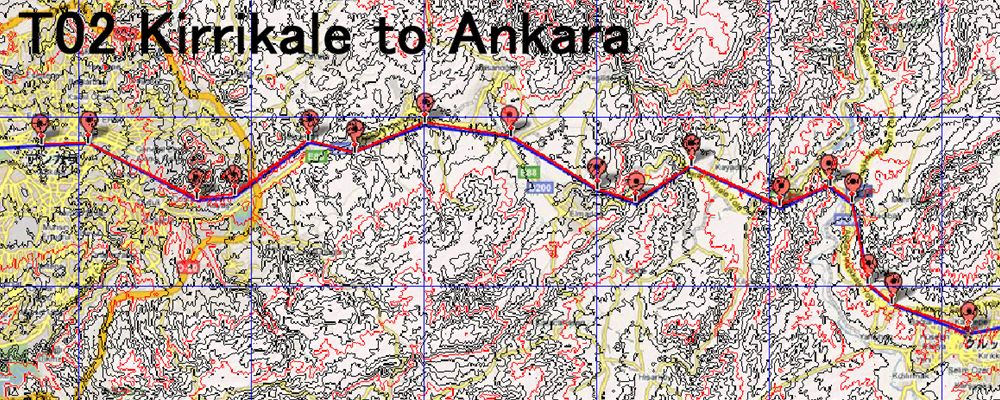

1，2日目のルート。Bogazkale, Delice, Kirikkale, Ankara

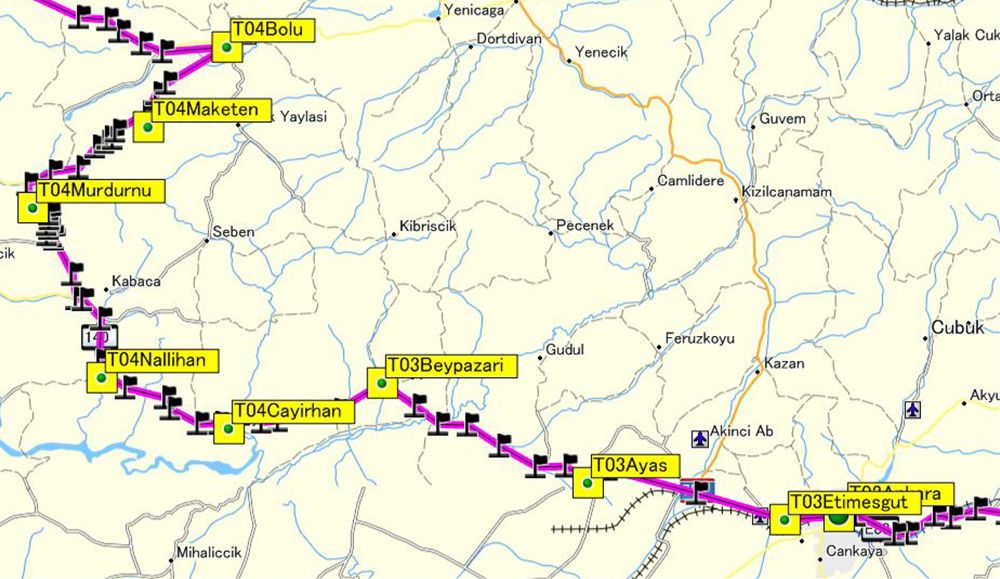

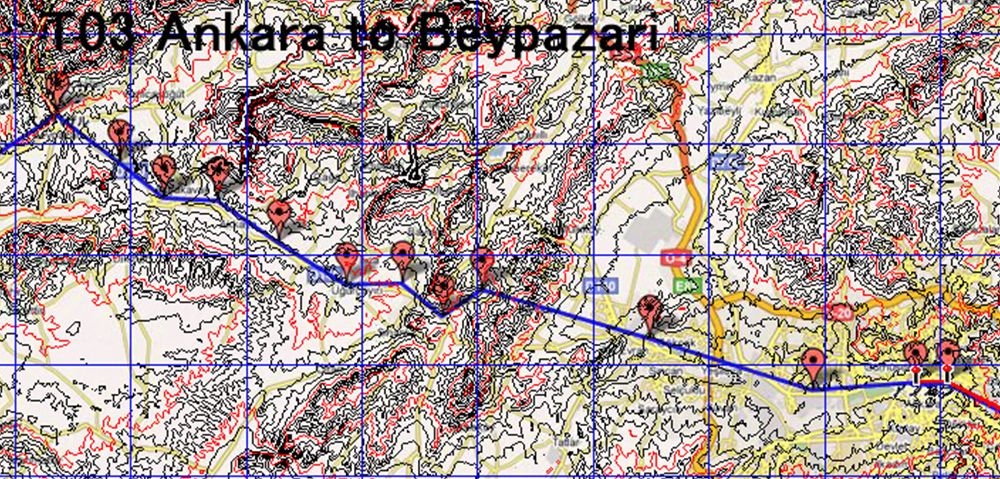

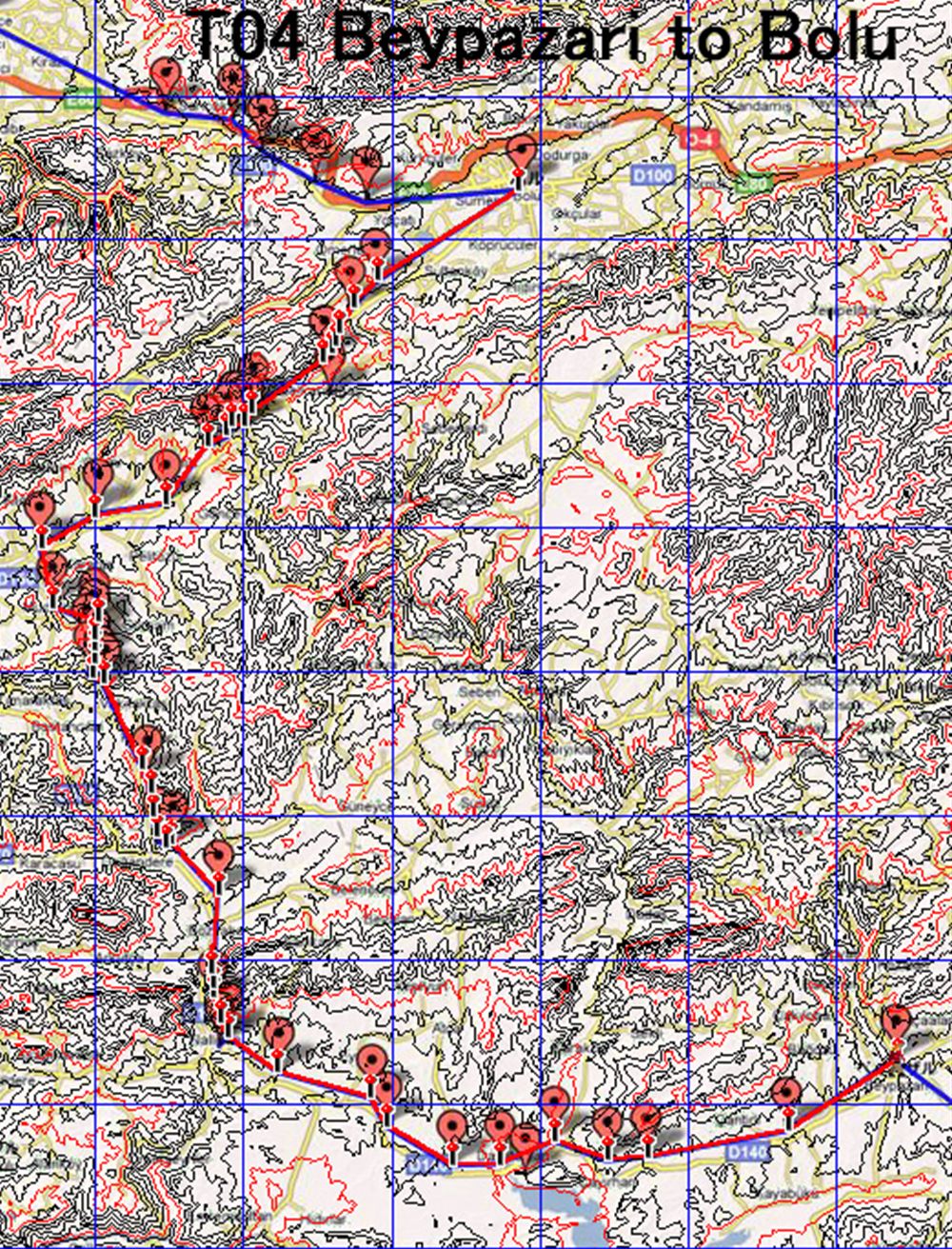

当初の3,4日目のルート。4日目Beypazari〜Bolu 138km。　Ankara, Beypazari, Bolu。 現地走行後に、WorldMapに記載されているAyas 手前の山越えの道は実際にはない道でGoogle Mapsに記載されてないことが判明。現地走行では上の地図のAyasと云う文字の上にあるかなり遠回りの道を通った。

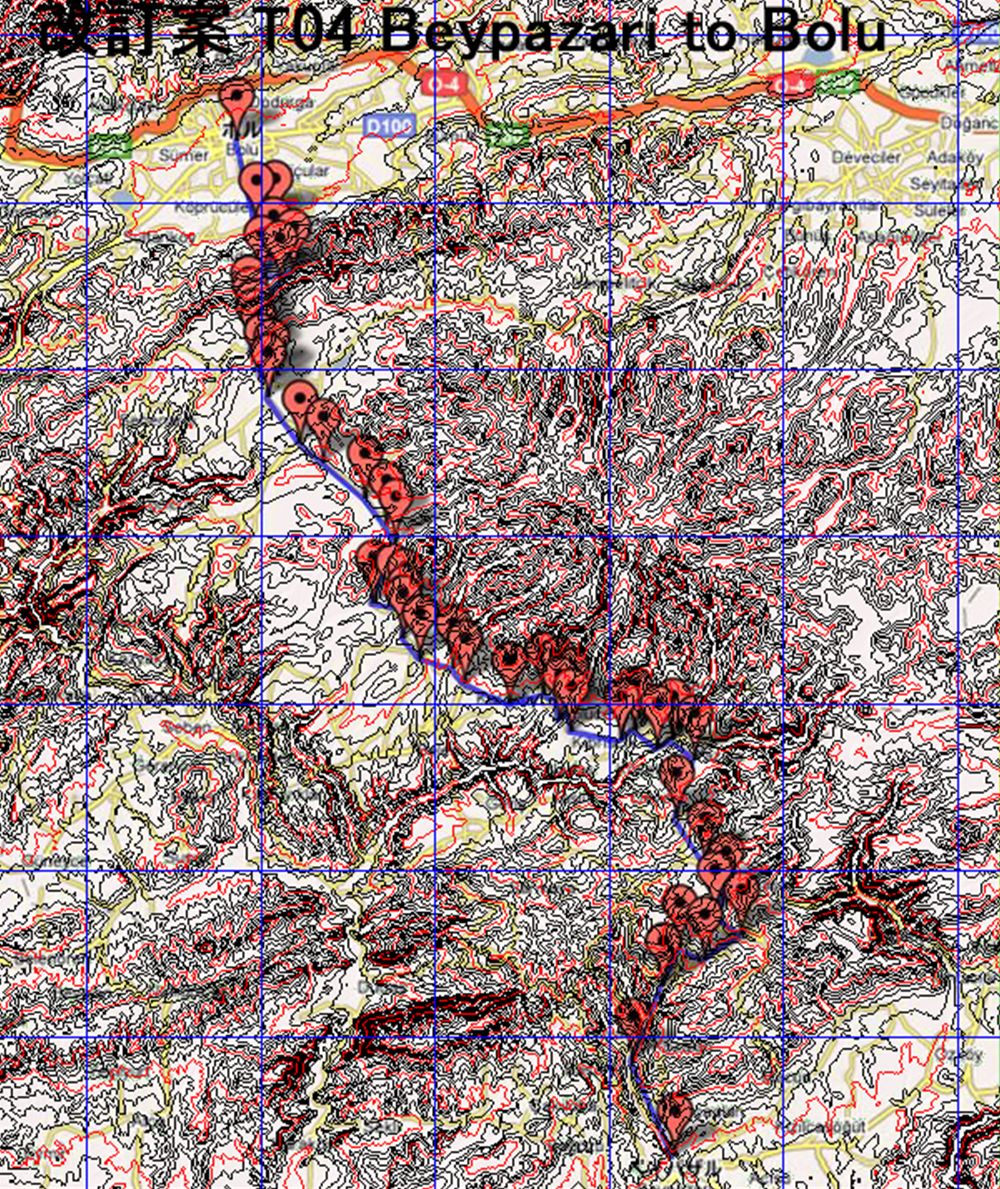

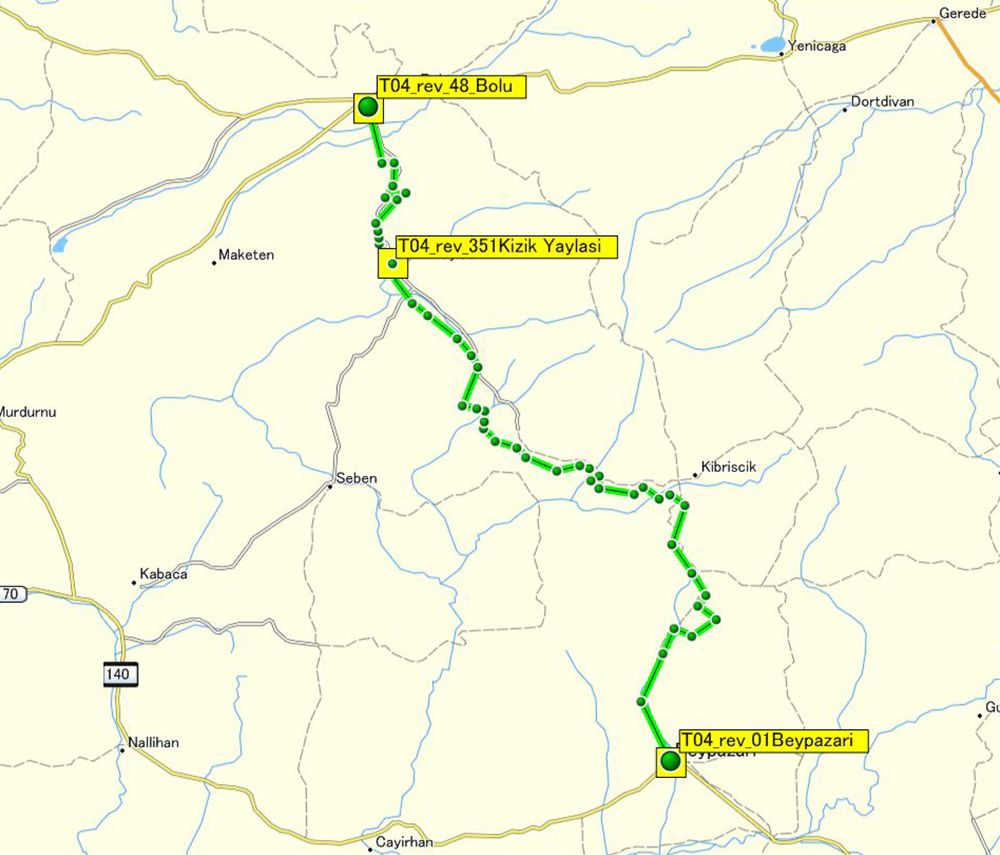

改訂案：3,4日目のルート。4日目Beypazari〜Bolu 94.3kmで圧倒的に短い。 　Ankara, Beypazari, Bolu

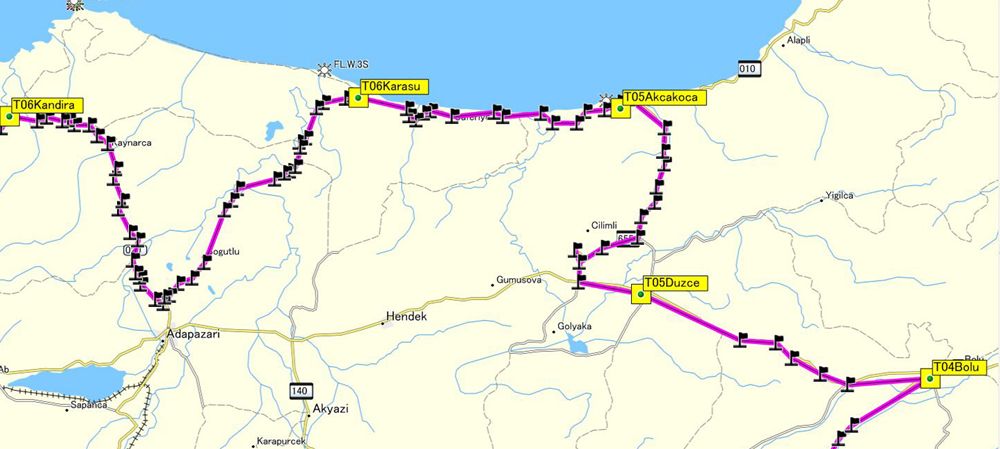

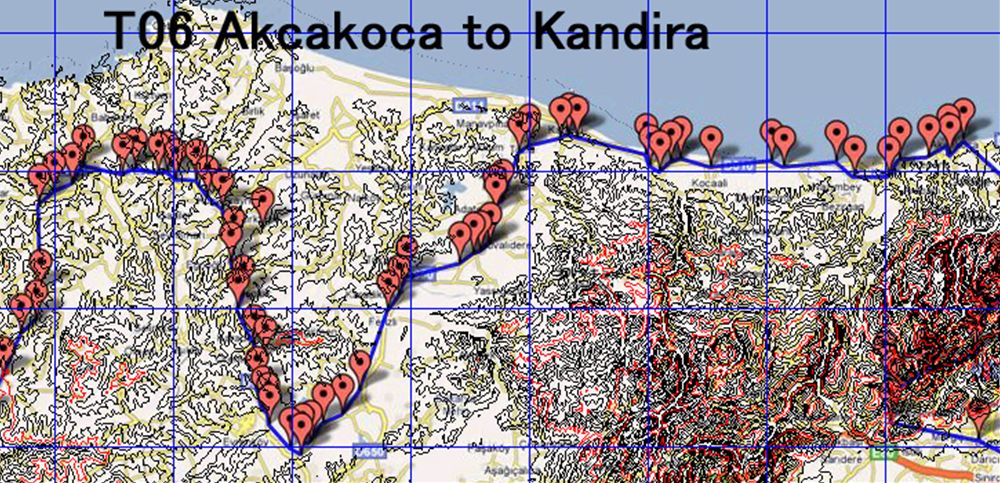

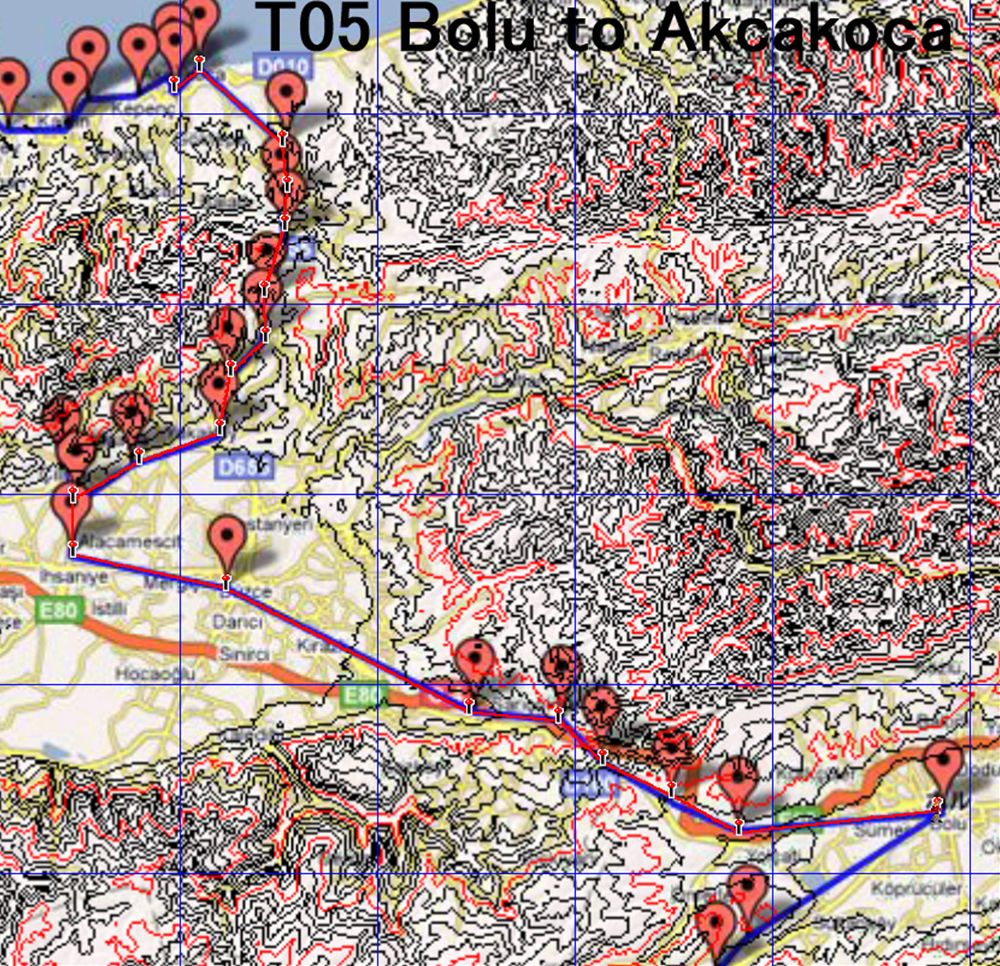

当初の5,6日目のルート。WorldMapの地図。6日目Akcakoca〜Kandira間107.1km。 Bolu, Duzce, Akcakoca, Karasu, Kandira WorldMapの地図では西向きの道路がなく、大きく南下して北上する。 一方、下のGoogle　Mapｓの地図では西向きの道路は沢山ある。主要道路であるか、自転車走行に適しているかは不明。 Google Earthで見ると西向きの道路は細いものが多いようである。 上のルートはとりあえず、WorldMapに従って作成してみた。

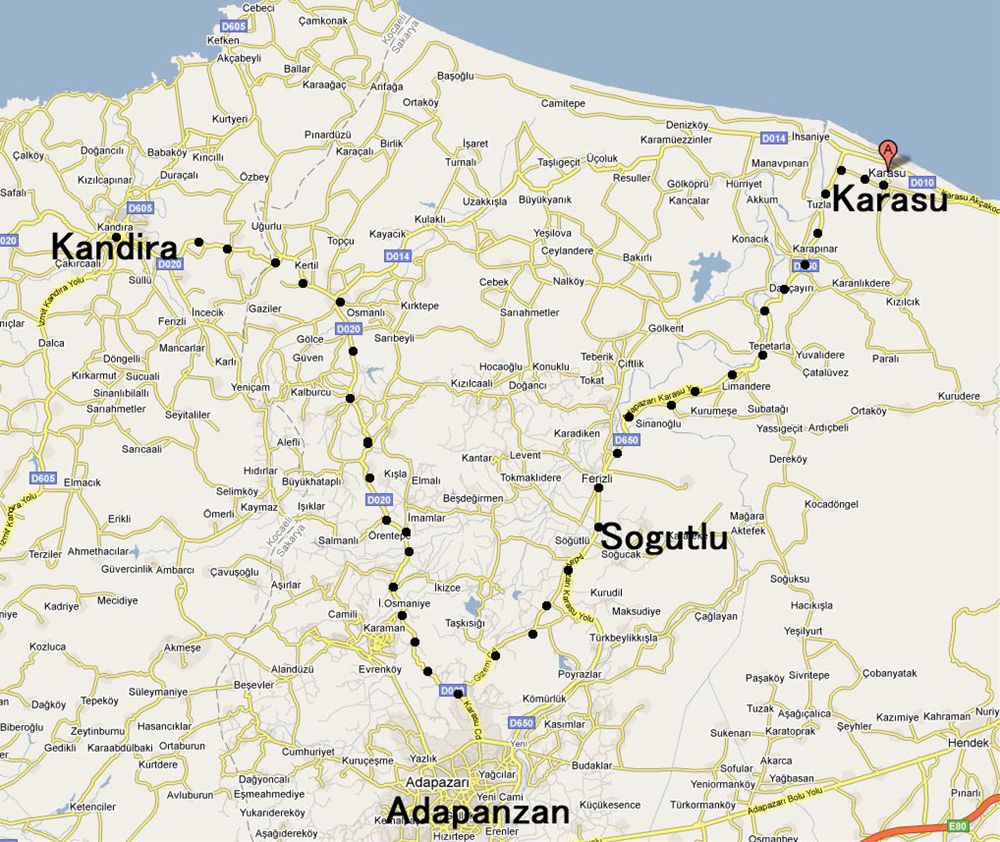

5,6日目のルート。Google Mapsの地図。 KarasuからKandiraへの西向きの道路は沢山あるが細いものが多いようだ。。黒い点で示したルートはWorldMapの道路。どのルートを採るか今後検討？

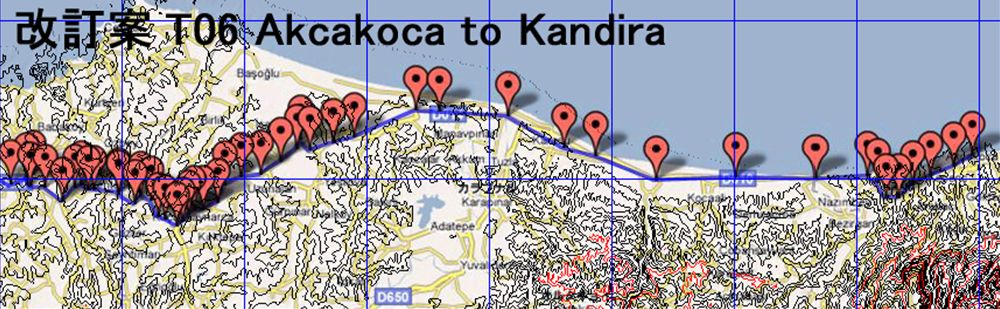

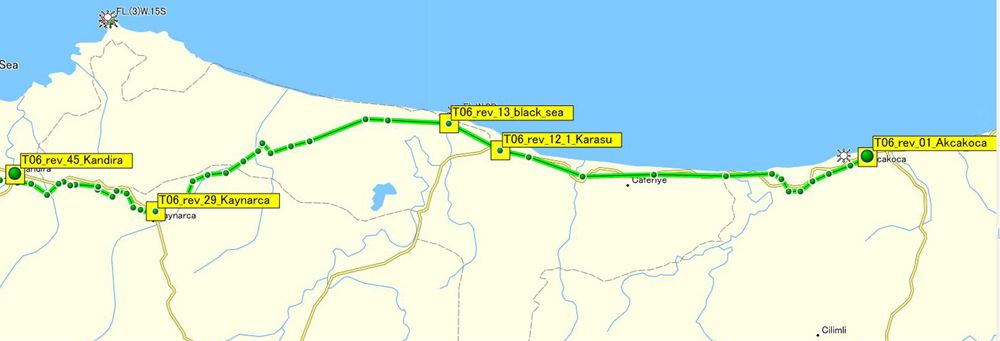

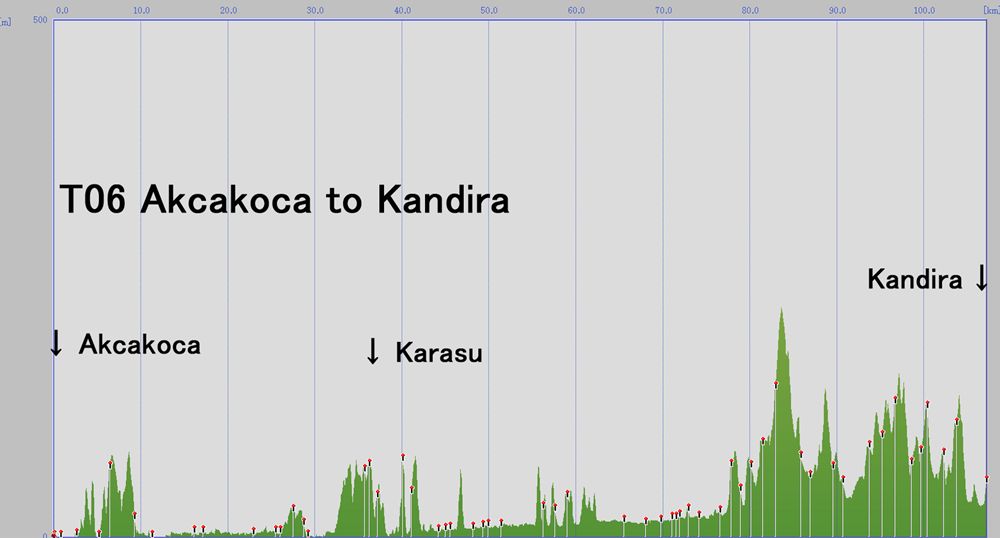

改訂案：6日目Akcakoca〜Kandira間92.5km。

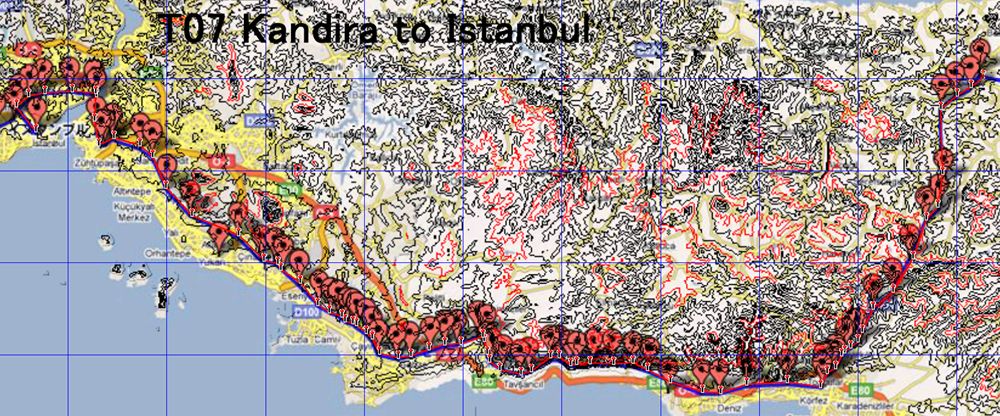

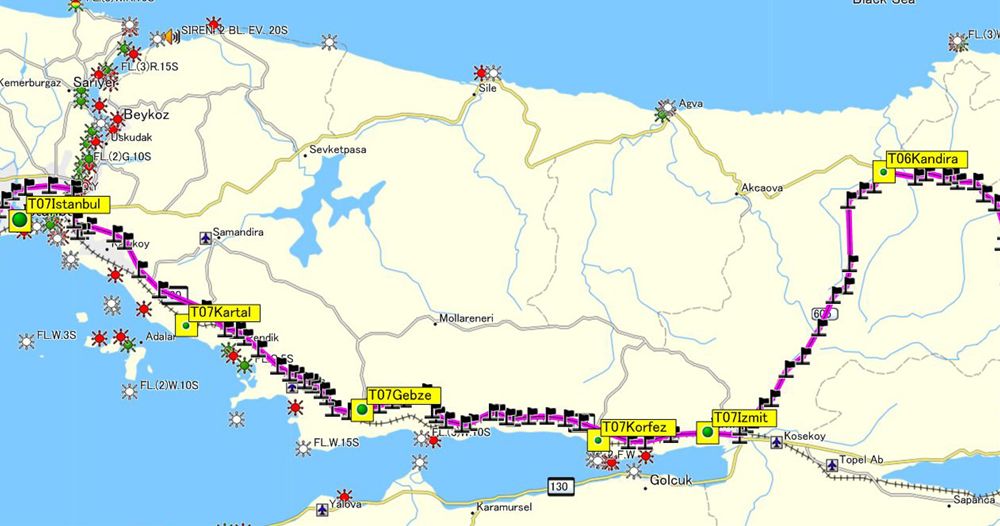

当初の7日目のルート。　7日目Kandira〜Istanbul間151.2km。　Kandira, Izmit, Istanbul

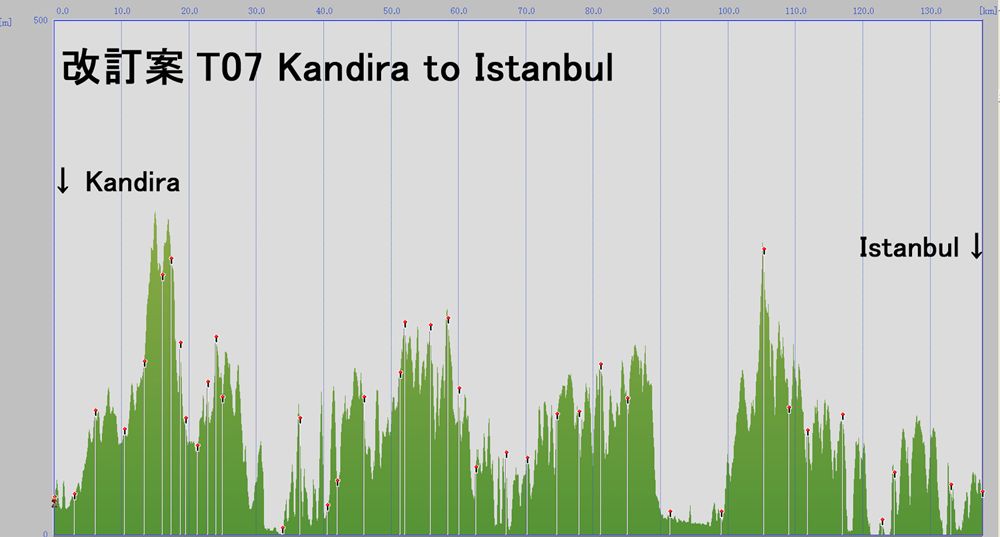

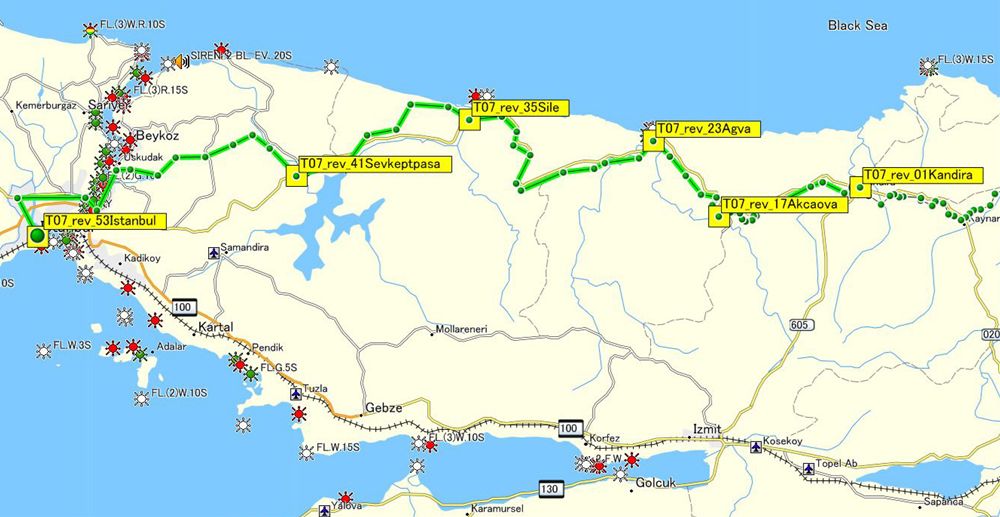

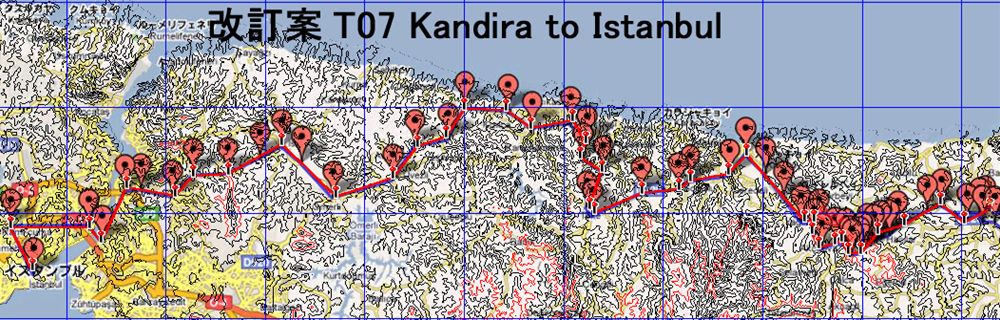

改訂案：７日目Kandira〜Istanbul間143km。

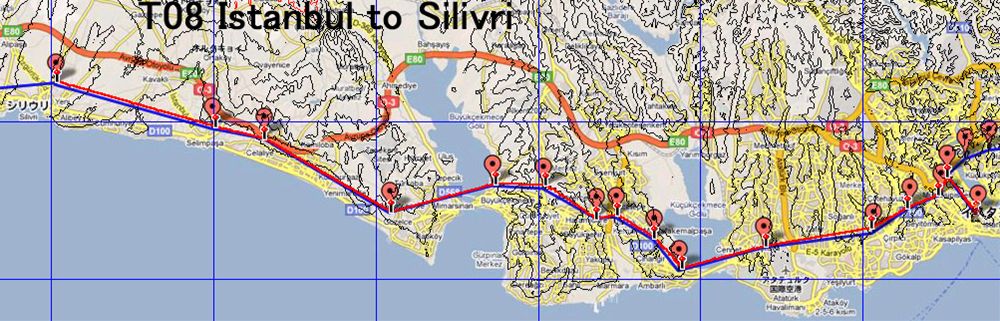

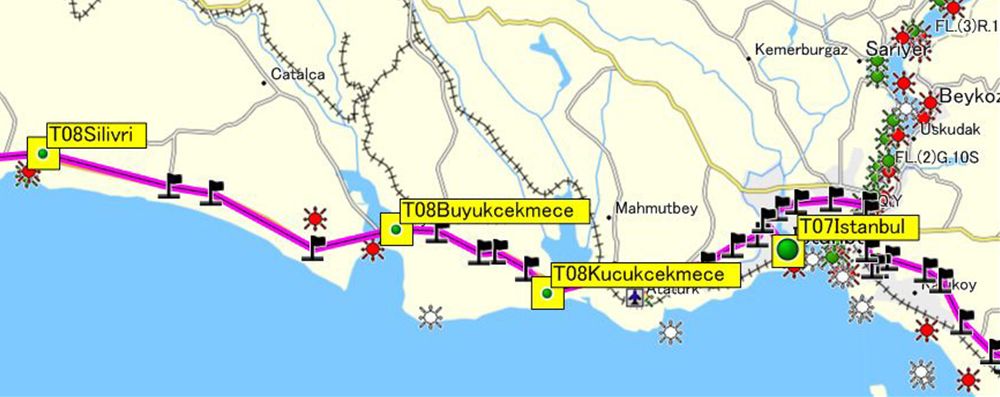

8日目のルート。Istanbul, Silivri

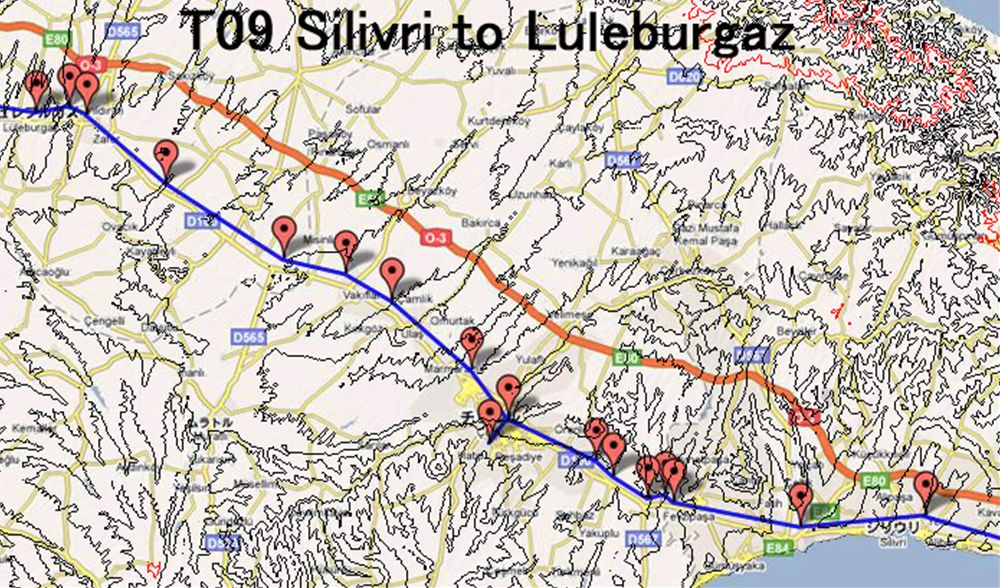

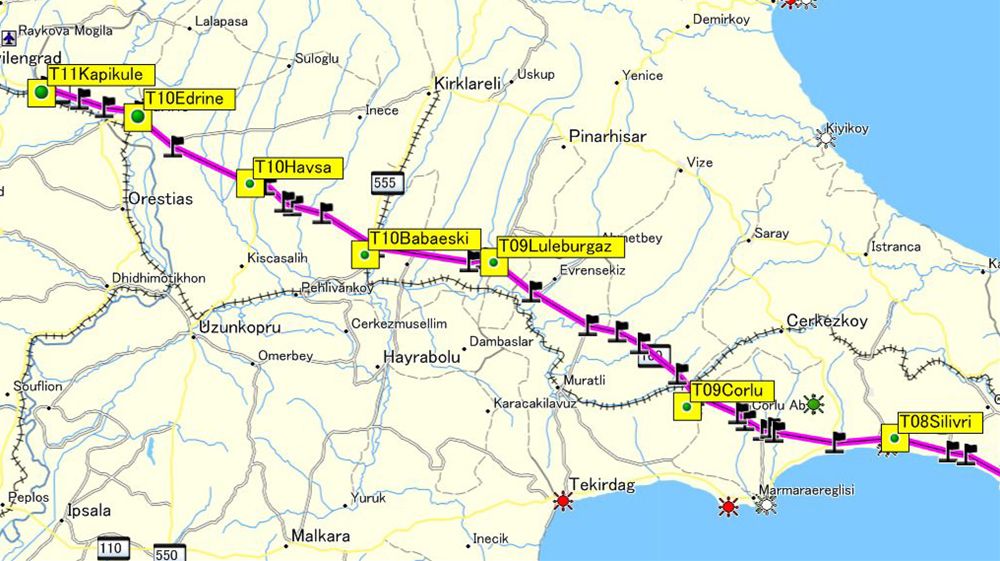

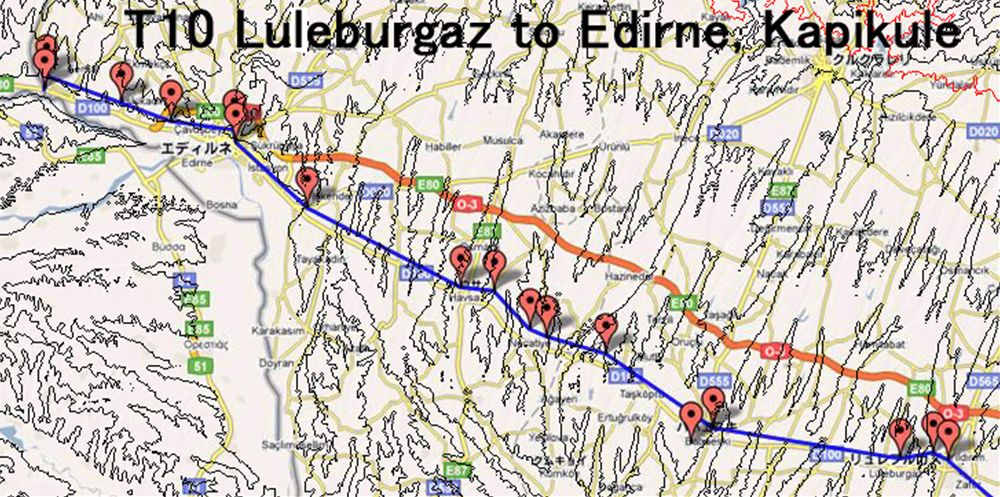

9,10,11日目のルート。Silivri, Luleburgaz, Edirne, Kapikule

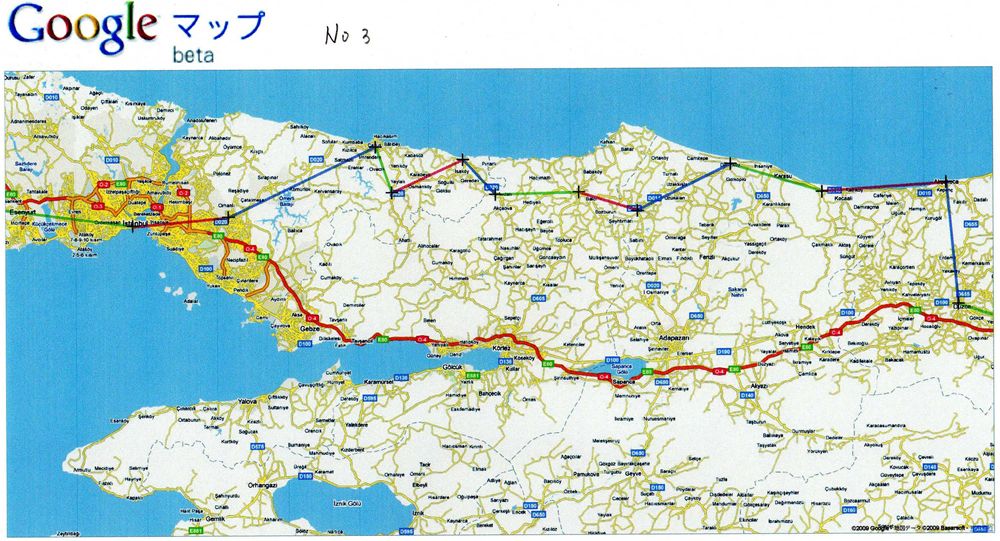

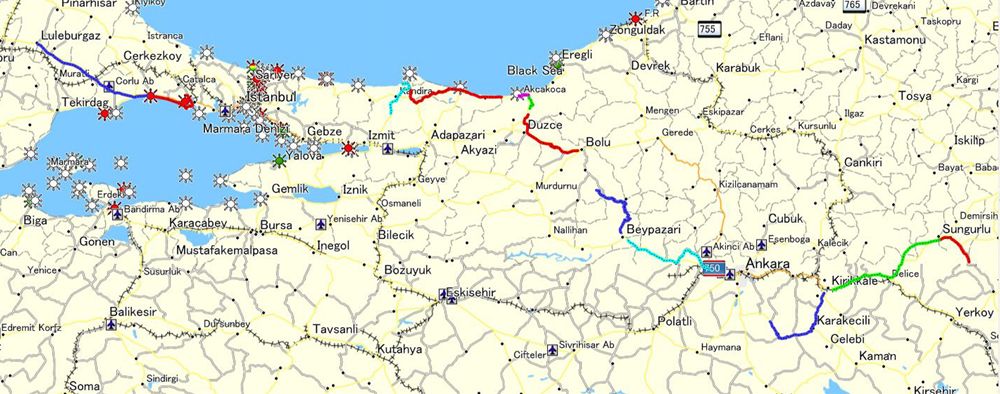

現地から送信された、実走行ルート。

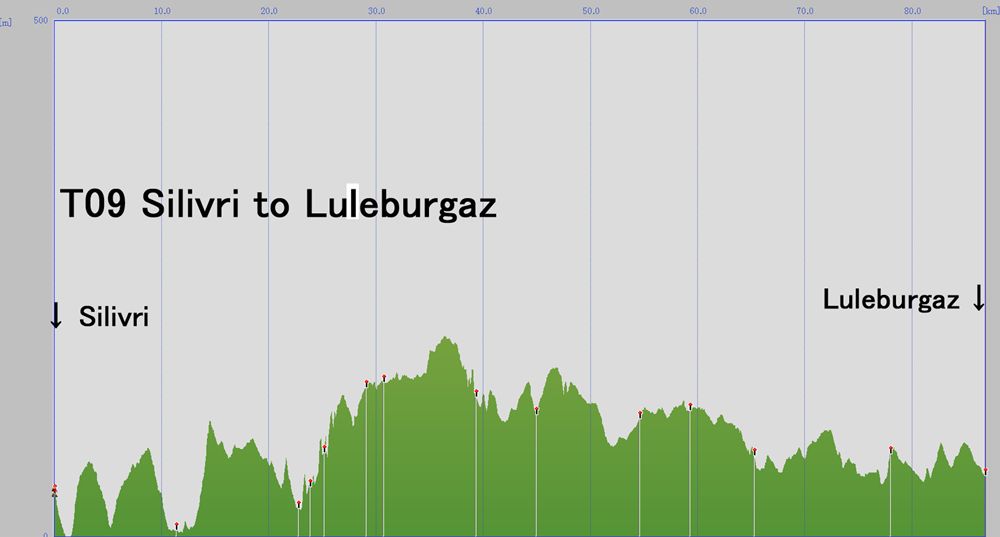

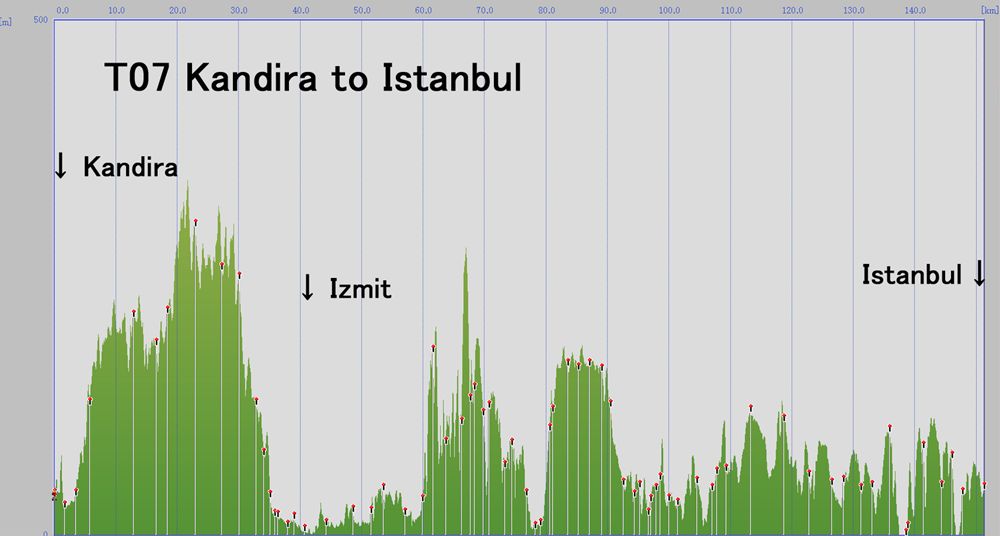

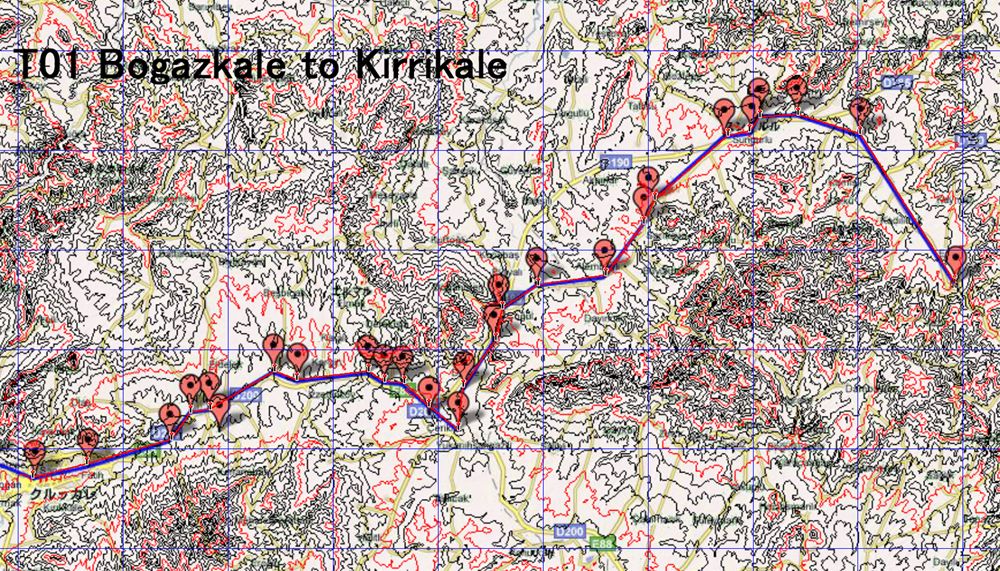

3. SRTM（Shuttle Radar Topography Mission)の地形データとKashmirで作成した等高線地図上のルートと高低図 以下にある高低図をまとめてdownload。

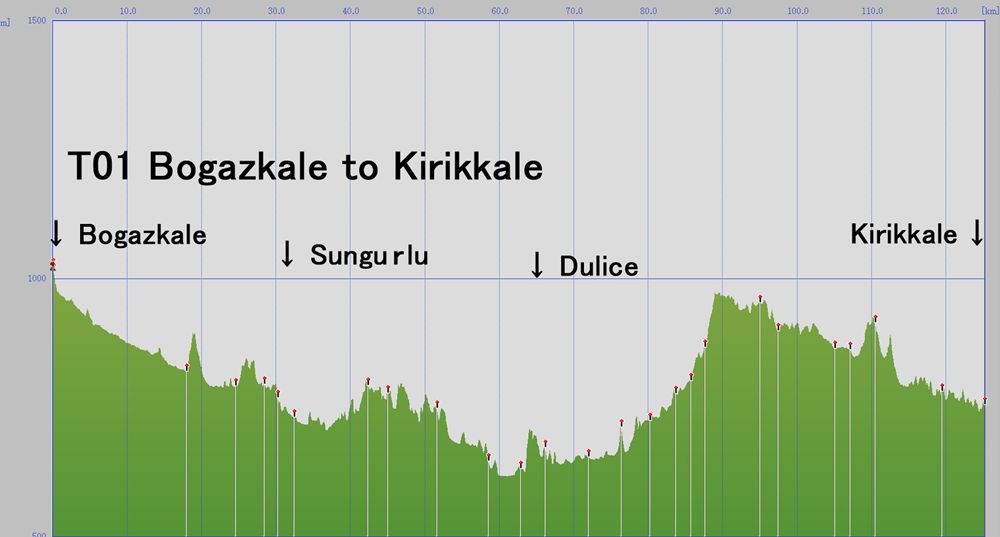

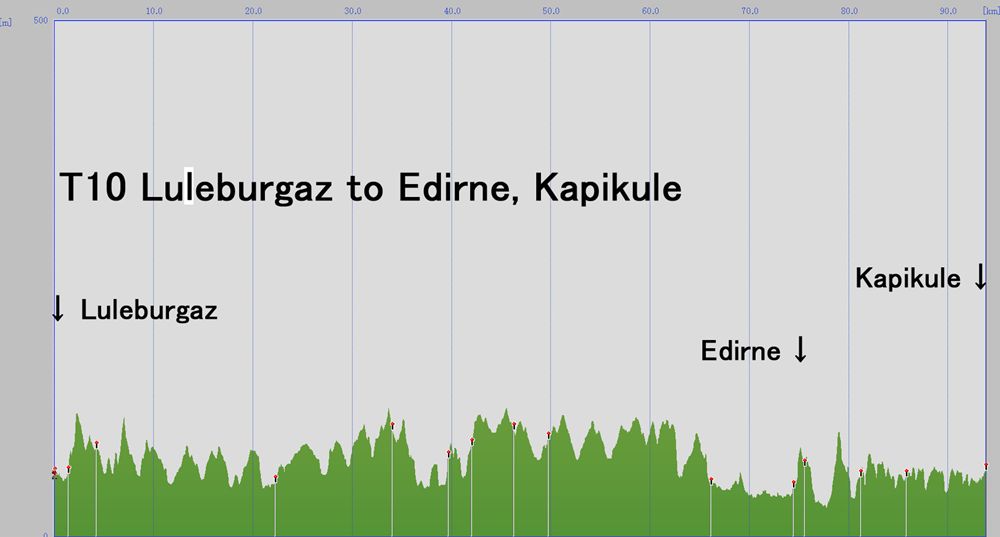

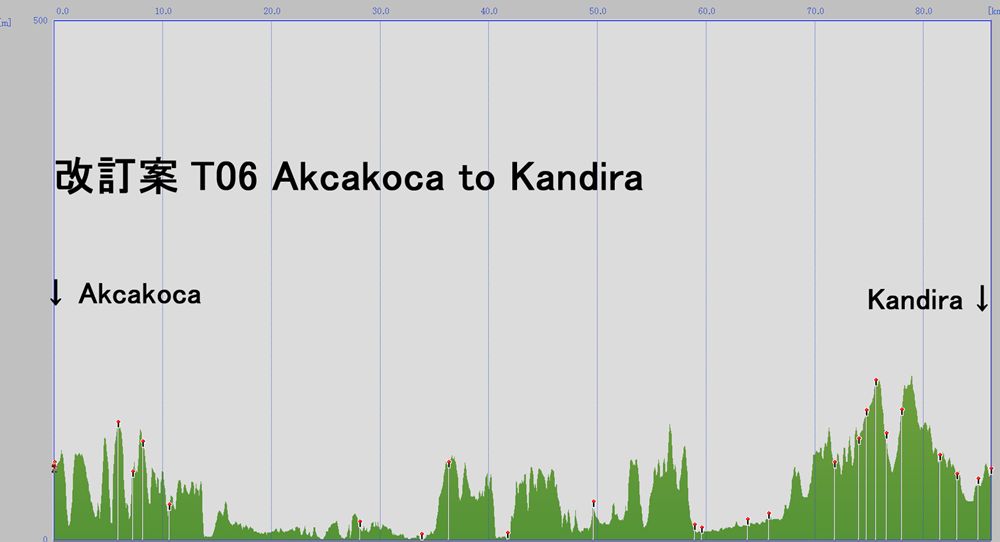

事前検討時の高低図。

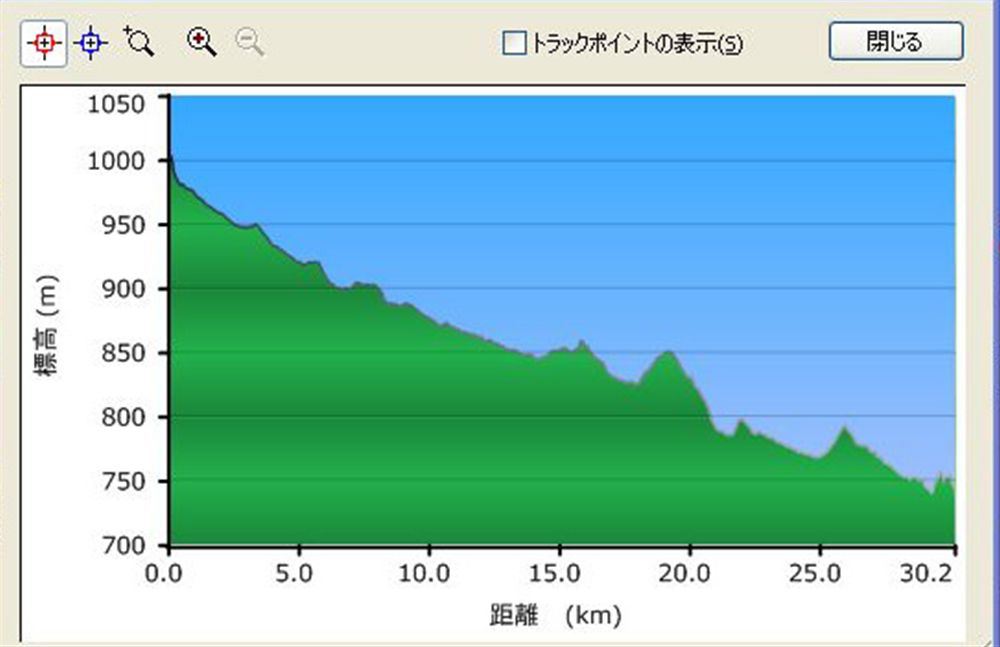

実走行データ。9月13日Bogazkale からSungurluまで。

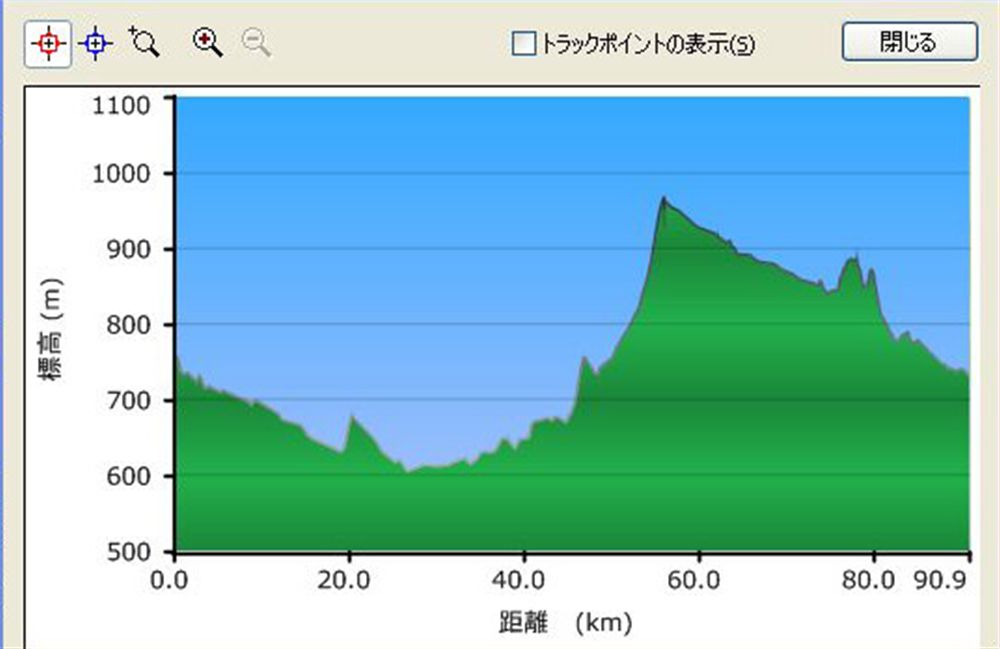

実走行データ。9月14日SungurluからKirikkaleまで。

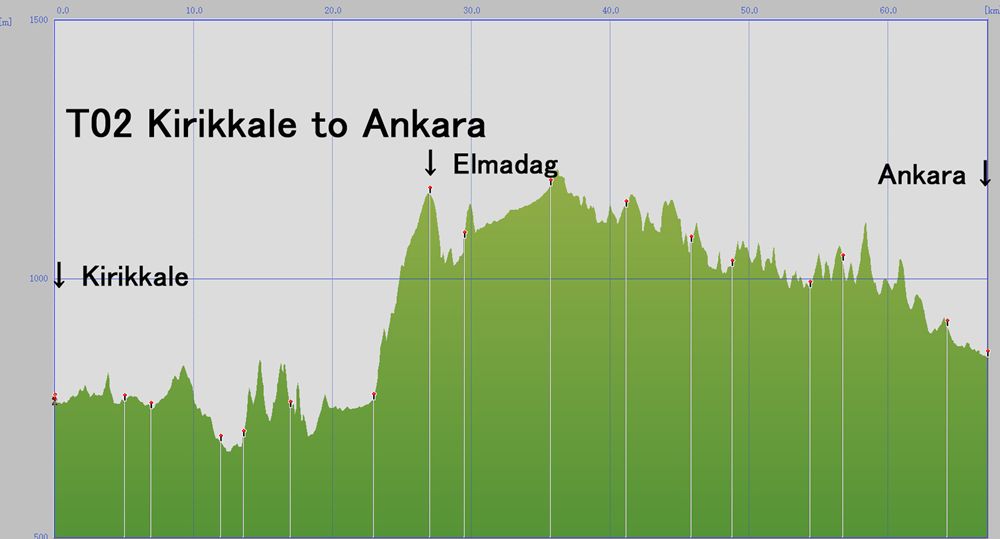

事前検討時の高低図。

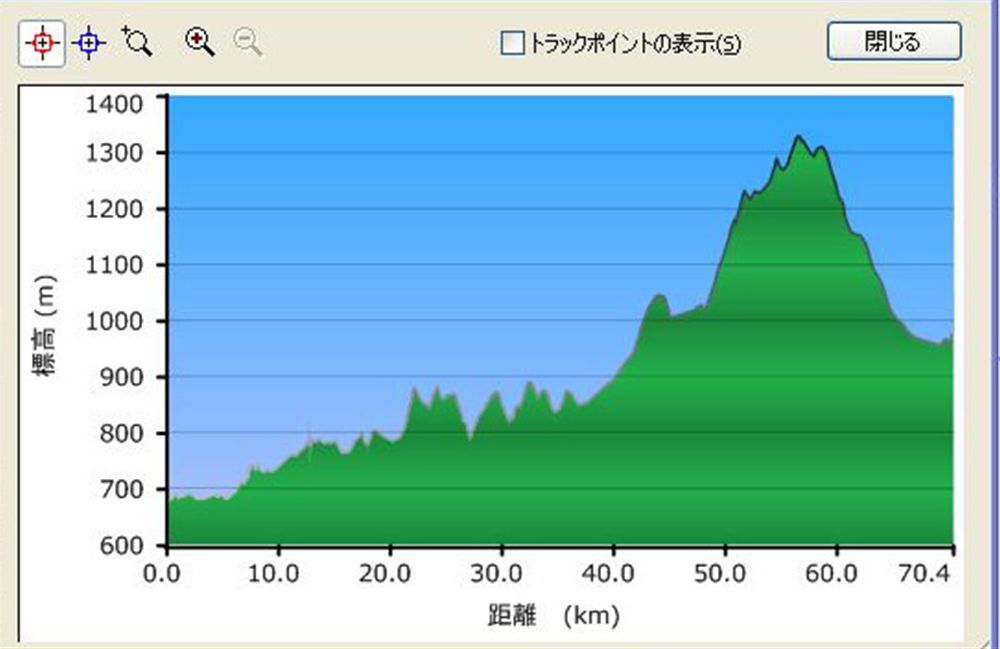

実走行データ。9月15日KirikkaleからAnkara手前まで。

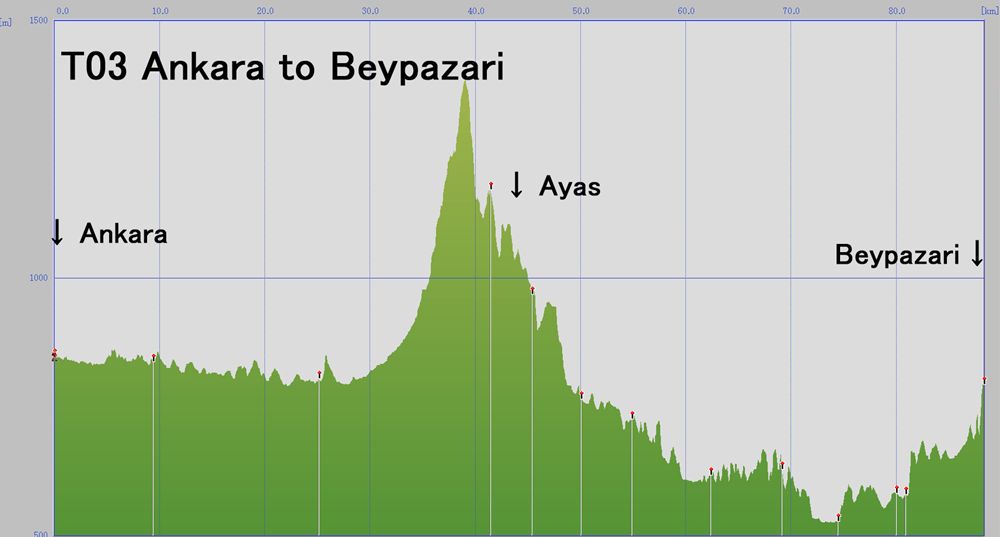

上記のAyas手前の急なピークを越える道は実際にはなかった。WorldMapには記載されているが、Google Maps には記載されておらず、現地走行では北側の主要道路を走行した。 現地走行記録は下の高低図。Ankara市内の交通混雑を避けて市外から走行を開始したので距離が短い。

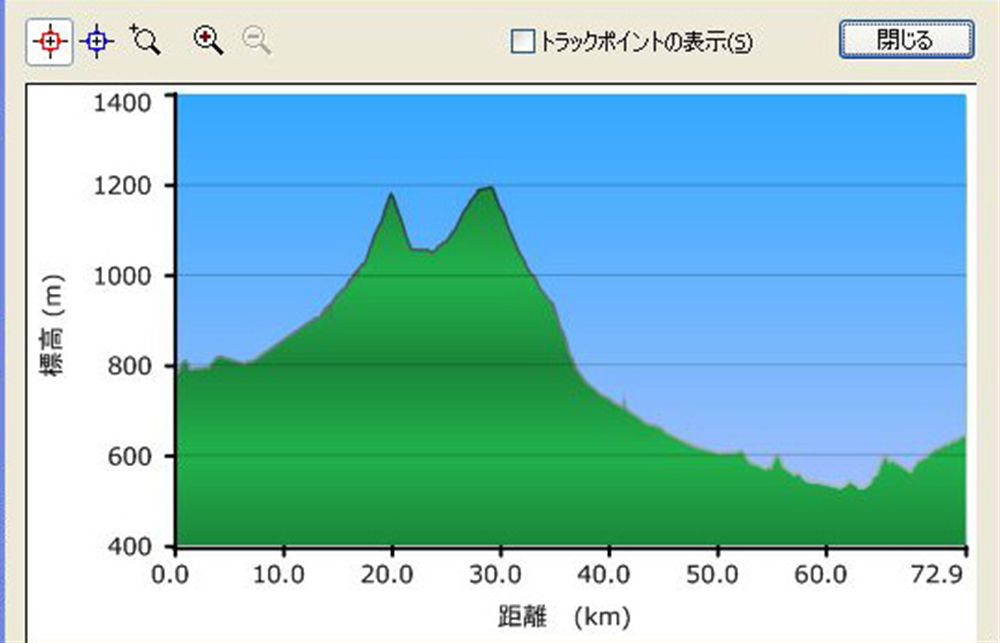

実走行データ。9月17日AnkaraからBeypazari まで。

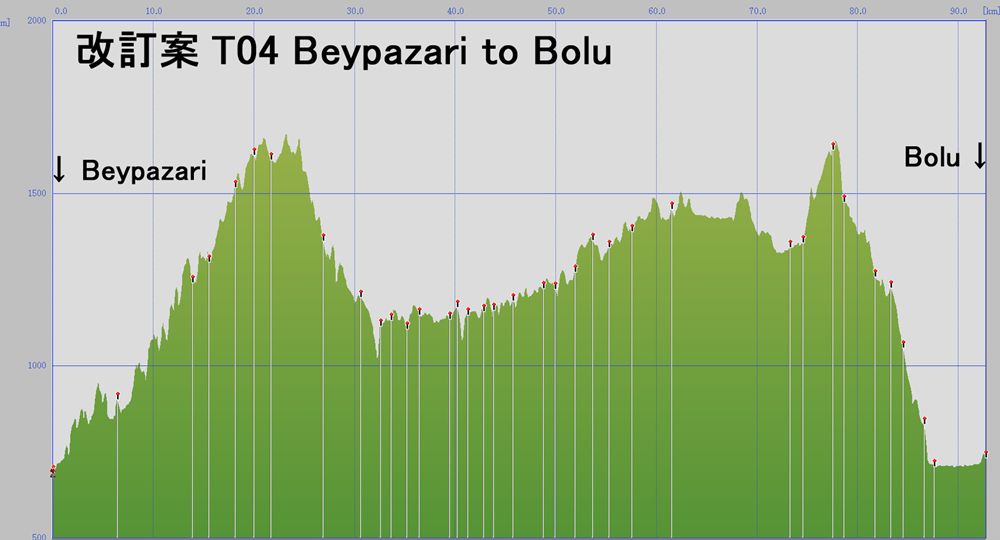

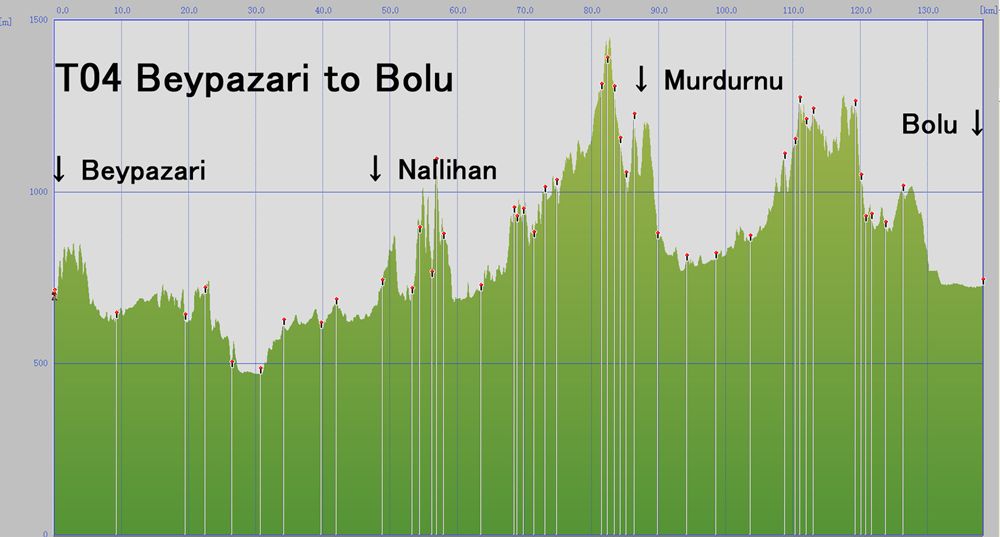

改訂案は距離は40km以上短いが高度が高度差は500m以上ある。要注意。

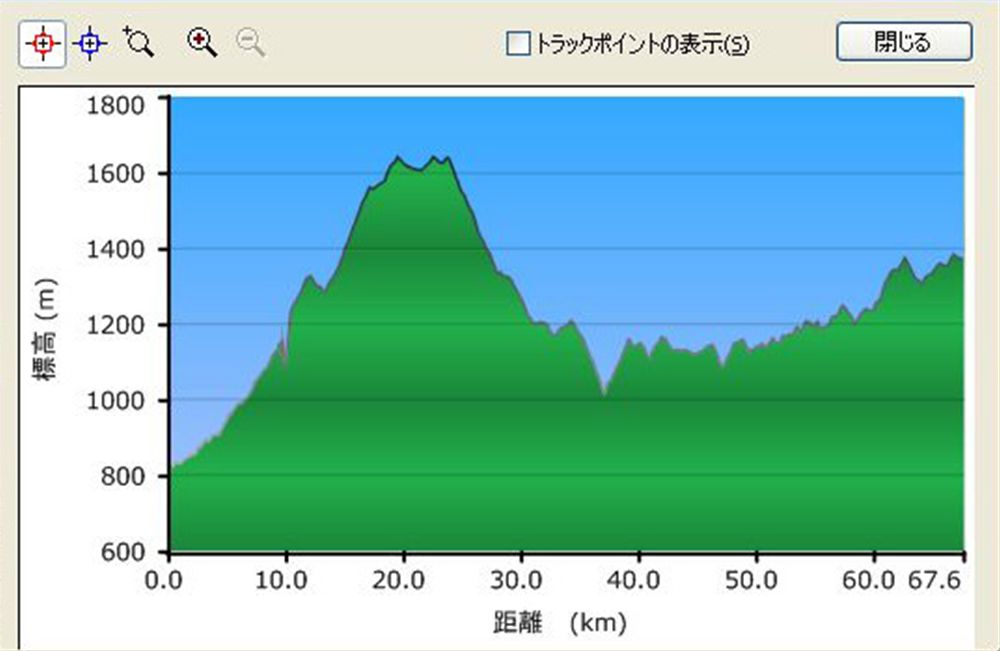

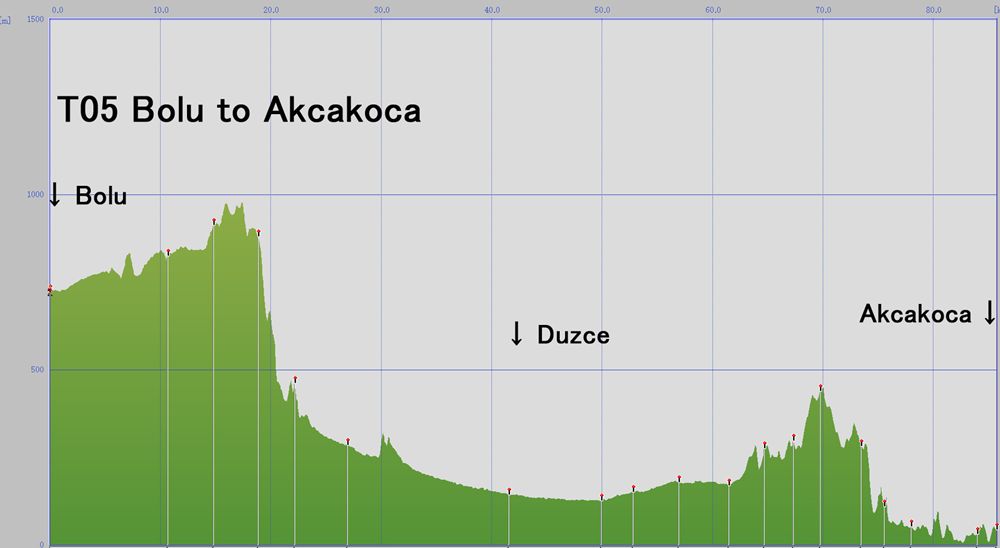

実走行データ。9月18日Bolu。

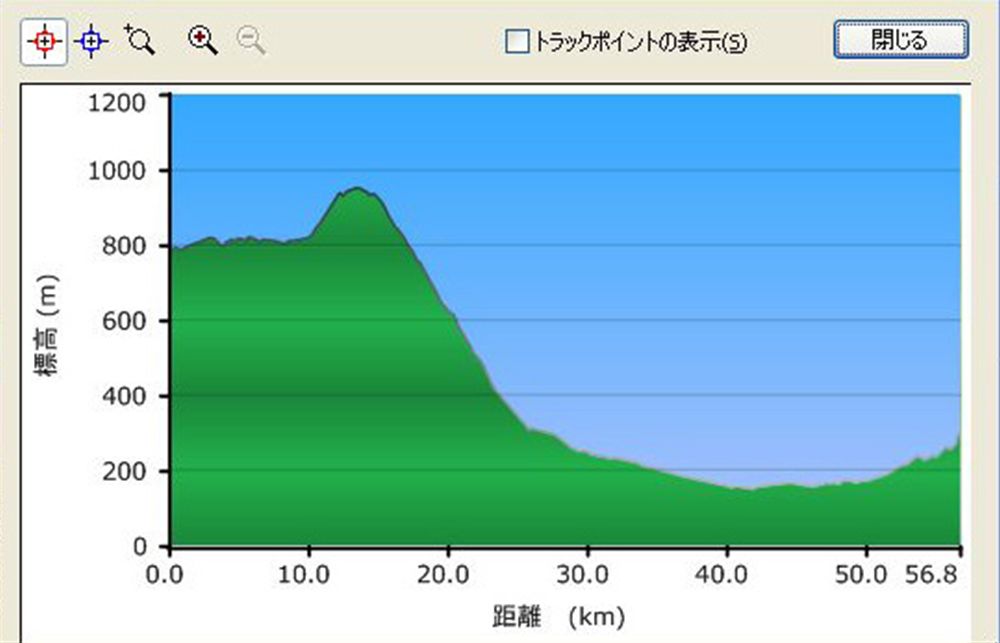

実走行データ。9月19日Akcakoca-1。

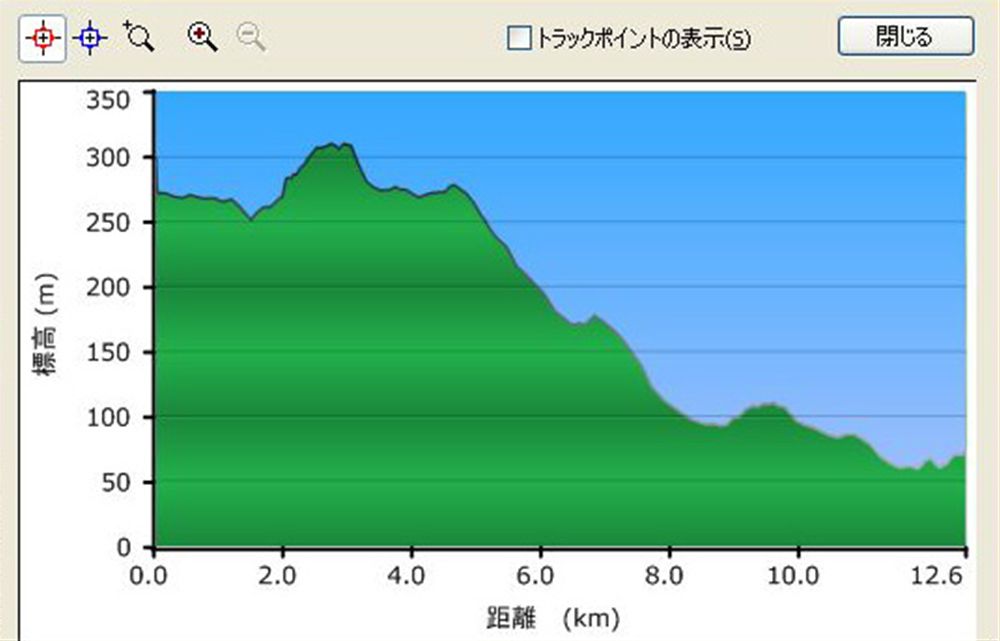

実走行データ。9月19日Akcakoca-2。

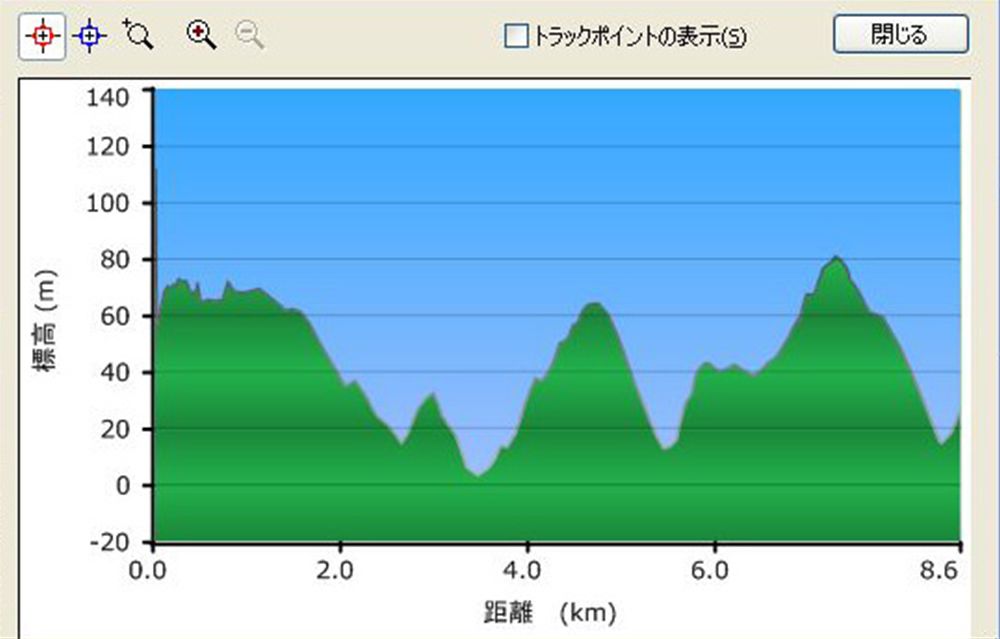

実走行データ。9月20日Kandira-1。

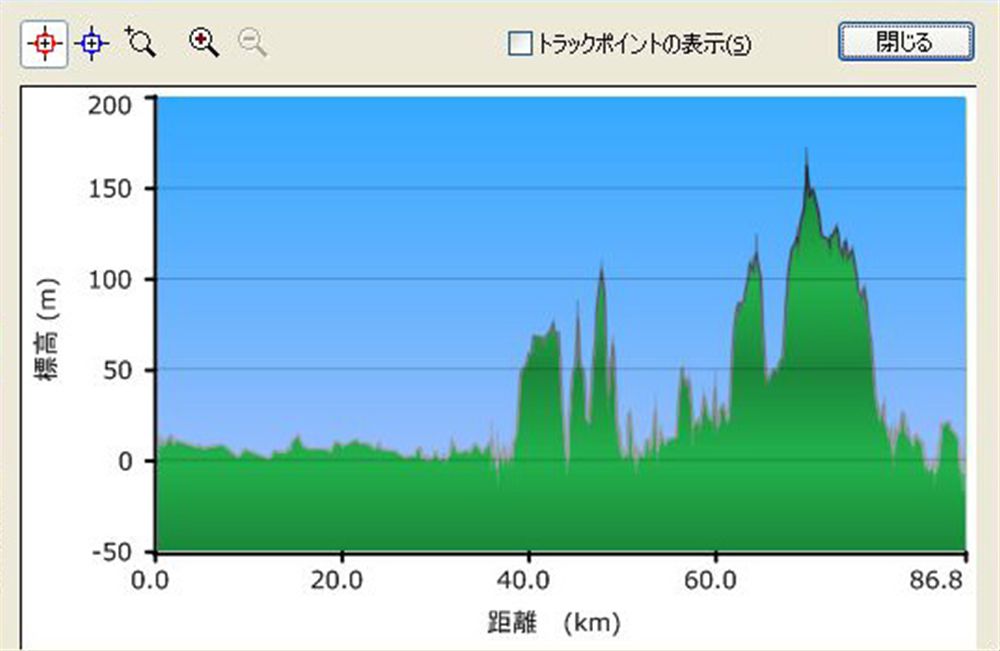

実走行データ。9月20日Kandira-2。

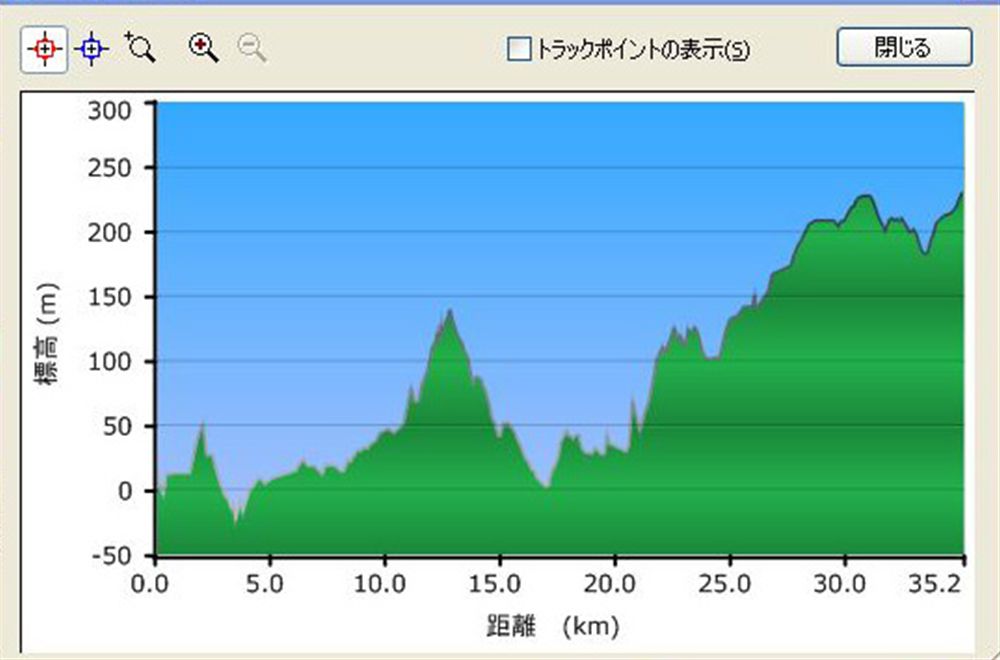

実走行データ。9月21日Istanbul。

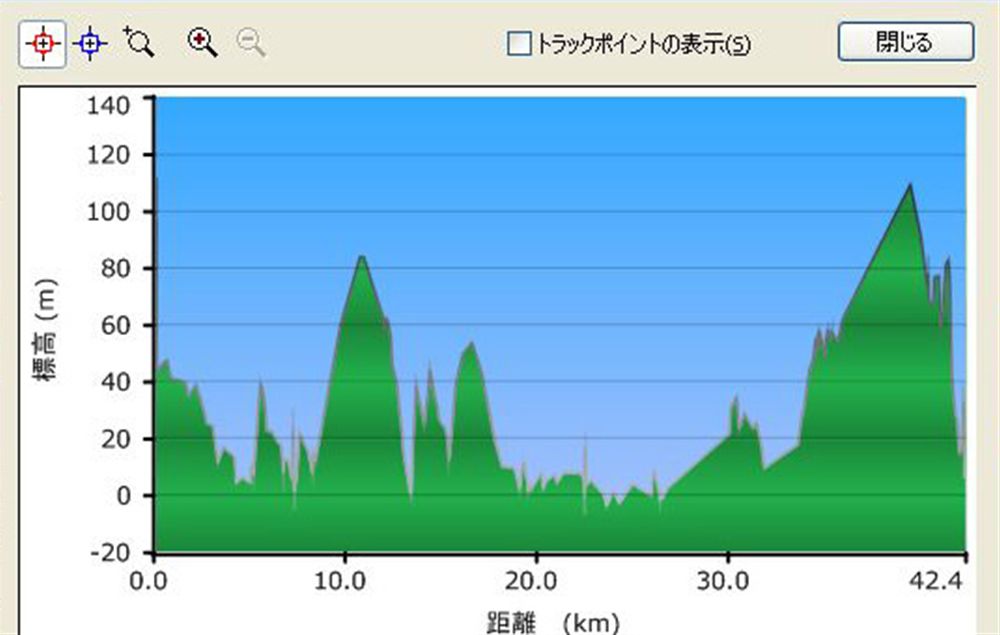

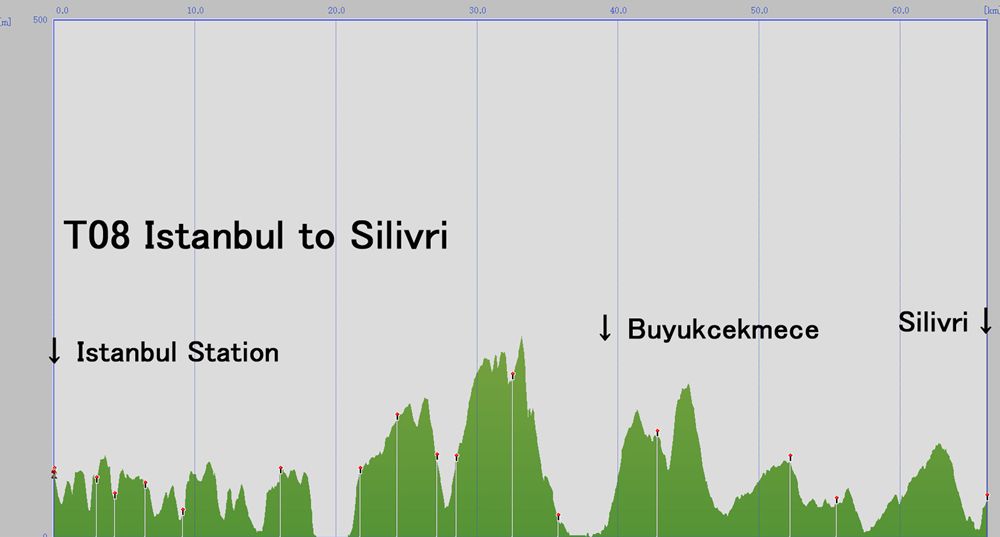

実走行データ。9月23日Silivri。

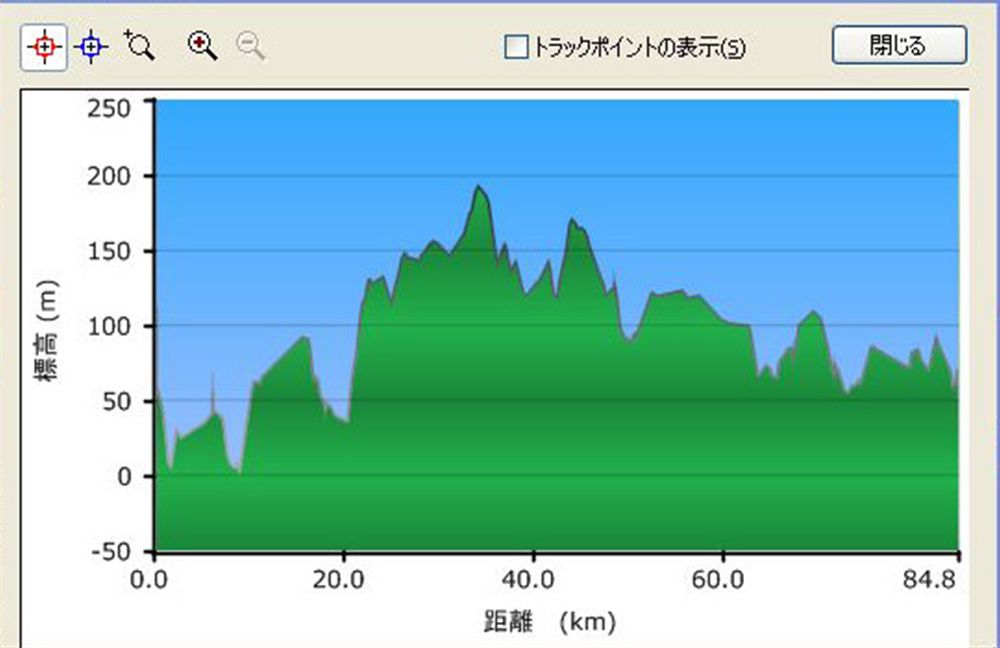

実走行データ。9月24日Luleburgaz。

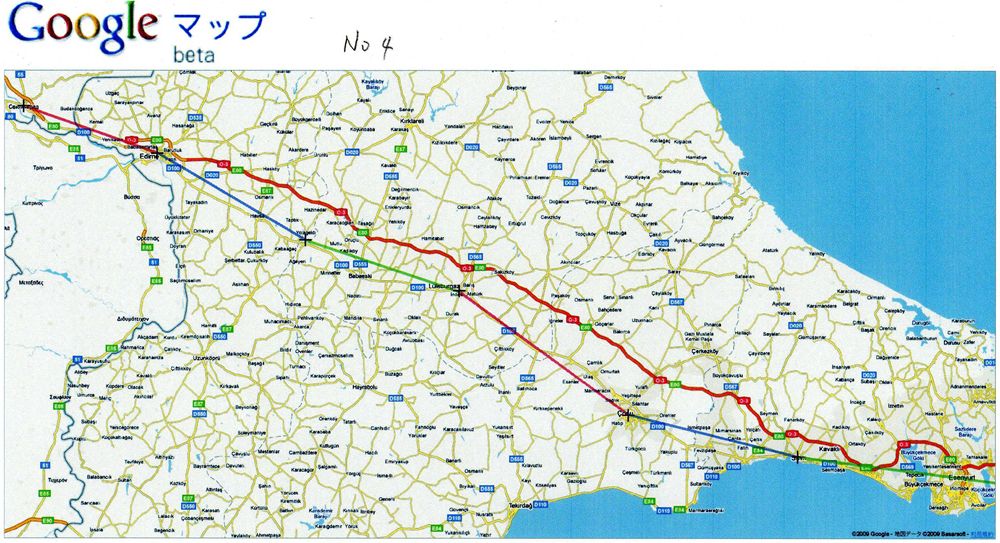

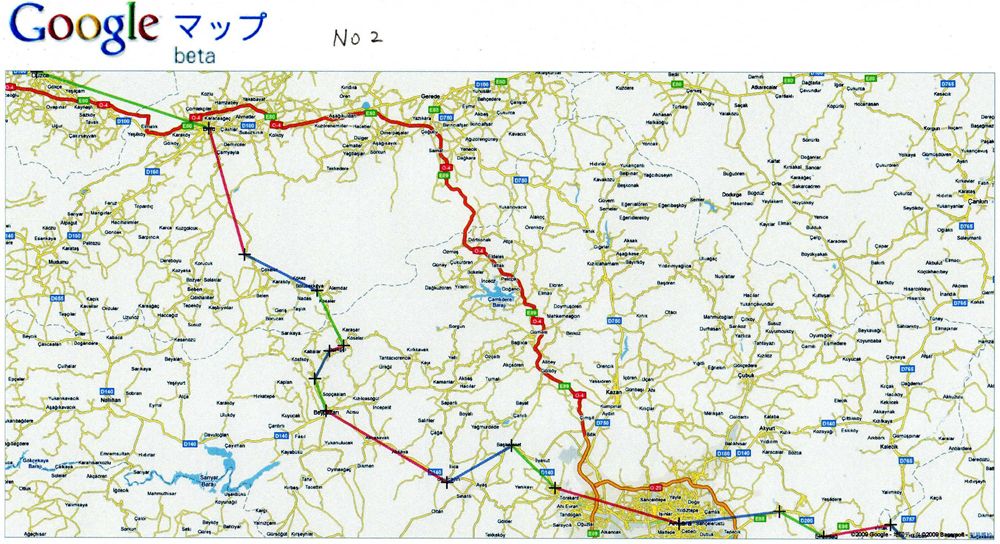

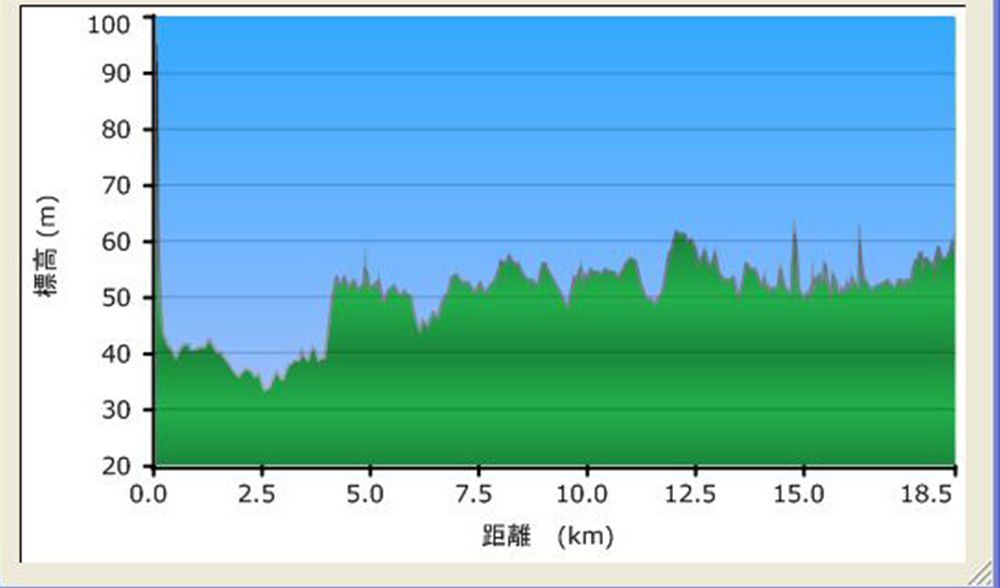

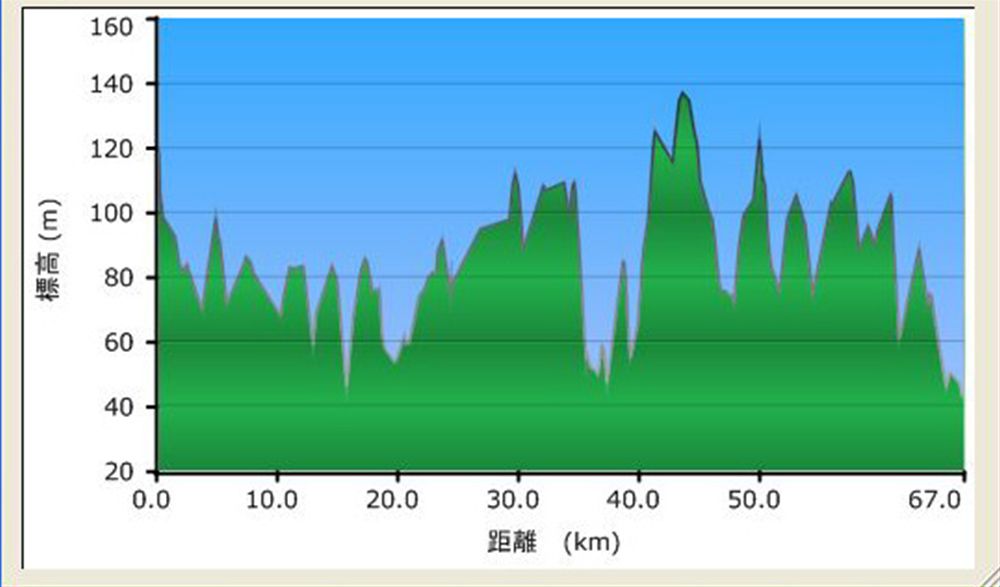

実走行データ。Edirne 実走行データ。Kapikule 4.Google Maps を使ったルート・地図・緯度経度データ（山本さん作成）

上記の高低図はGoogle Maps のPath Profiler というソフトを使っています。 その使い方の詳細は下記をご覧ください。

Google Maps のPath Profiler とElevation Contoursを使う

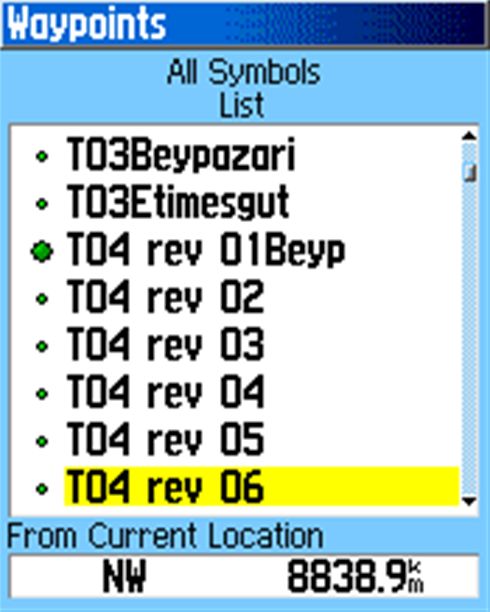

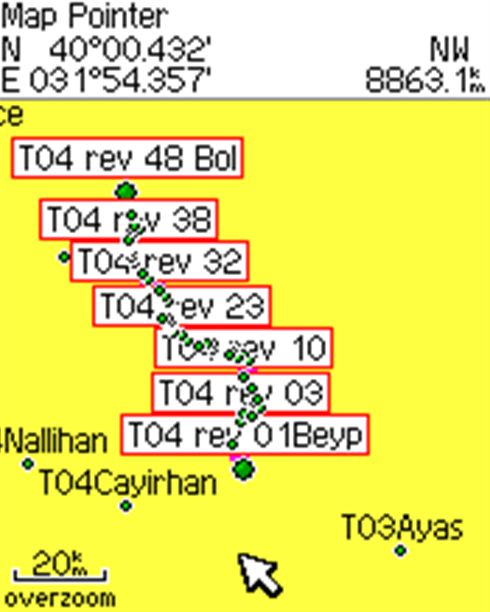

トルコGPS fileを取り込むと以下のような画面がGPS上で見られます。 Waypoint画面 正しく送信されても下記の様にうまく表示されないでしょう。ホームページの7章の「GPSに送信されたWaypointを見る」を良く読んでください。簡単に表示されます

改訂案のルートは rev がついています。
